专利号: 2019218676341
申请人: 福州百草堂医药科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

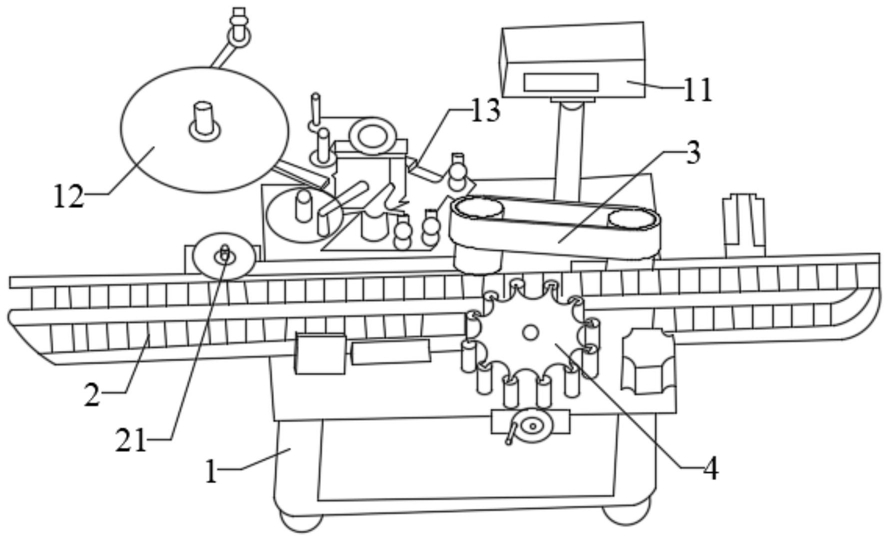

1.一种圆瓶贴标机,其特征在于,设置于机架上的标签出标板、输送机构、主动机构和从动机构,所述主动机构和从动机构分别设置在输送机构上方的两侧,所述主动机构和从动机构之间形成贴标通道,所述标签出标板设置在贴标通道的入口处;

所述输送机构横向设置于机架顶部,所述输送机构的一侧通过转轴连接有分瓶装置;

所述主动机构包括皮带、皮带主动轮、皮带从动轮和主动电机,所述皮带环绕在皮带主动轮和皮带从动轮上,所述主动电机驱动皮带主动轮转动;

所述从动机构包括从动电机和从动转盘,所述从动电机驱动从动转盘转动,所述从动转盘的外圆面上均匀设置有多个工位槽,所述工位槽有两个位于贴标通道内并且分别对应第一贴标工位和第二贴标工位,进入第一贴标工位和第二贴标工位内的圆瓶均与皮带接触;

所述机架的顶部通过支杆安装有操作面板,所述机架的顶部安装有标签导盘,所述机架顶部安装有标签检测光电机构。

2.根据权利要求1所述圆瓶贴标机,其特征在于,所述从动机构还包括多个从动辊,所述从动辊设置在从动转盘的外圆上,并位于相邻两个工位槽之间,所述圆瓶进入工位槽后与工位槽两侧的从动辊接触,所述从动机构的旋转轴以及从动辊的轴线均与圆瓶的轴线平行。

3.根据权利要求2所述圆瓶贴标机,其特征在于,所述从动辊的轮面上包覆有棉套。

4.根据权利要求1所述圆瓶贴标机,其特征在于,还包括滚标机构,所述滚标机构包括步进电机和滚标轮,所述滚标轮设置于贴标通道的圆瓶输出端,所述步进电机控制滚标轮转动。

5.根据权利要求1所述圆瓶贴标机,其特征在于,所述操作面板包括触摸屏和急停按钮。
