专利号: 2019218676981
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

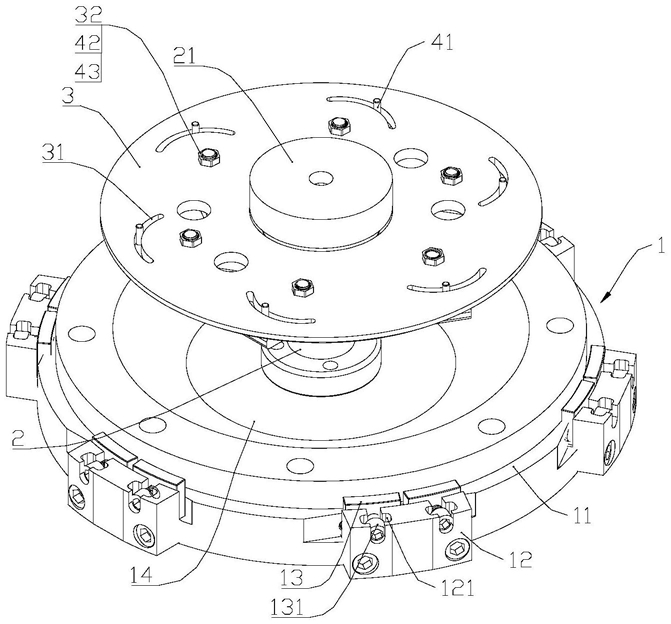

1.一种薄壁定子零件加工用夹具,其特征在于,包括:同心设置的底座(1)和支撑轴(2)以及与支撑轴(2)配套的固定板(3),所述底座(1)设置在所述支撑轴(2)的下端,所述固定板(3)可套设在所述支撑轴(2)上,所述固定板(3)的底面滑动设有多个可锁紧的移动方板(4),所述移动方板(4)的长度大于等于所述固定板(3)的环宽。

2.根据权利要求1所述的薄壁定子零件加工用夹具,其特征在于,所述移动方板(4)的一端设有调节柱(41),所述移动方板(4)的另一端设有锁紧柱(42),所述固定板(3)上开设多个弧形槽(31)以及多个锁紧孔(32),所述调节柱(41)滑动设置在所述弧形槽(31)中,所述锁紧柱(42)贯穿所述锁紧孔(32),所述锁紧柱(42)上设有锁紧帽(43)。

3.根据权利要求2所述的薄壁定子零件加工用夹具,其特征在于,所述支撑轴(2)的顶端设有可拆卸的盖板(21)。

4.根据权利要求3所述的薄壁定子零件加工用夹具,其特征在于,所述底座(1)为圆柱状结构,沿所述底座(1)的周边设有环形凸台(11),所述环形凸台(11)的外壁上设有多个压块支撑板(12),所述压块支撑板(12)上设有多个可锁紧的压块(13),所述压块(13)的内表面弧度和零件外壁的弧度相匹配。

5.根据权利要求4所述的薄壁定子零件加工用夹具,其特征在于,所述压块支撑板(12)上设有压块活动槽(121),所述压块活动槽(121)中设有沿所述底座(1)径向延伸的连接杆(131),所述连接杆(131)的端部伸出所述活动槽与所述压块(13)螺纹连接,所述连接杆(131)的头部卡设在所述活动槽中。

6.根据权利要求4所述的薄壁定子零件加工用夹具,其特征在于,所述底座(1)内表面设有与零件底端弧度相配合的放置槽(14)。

7.根据权利要求6所述的薄壁定子零件加工用夹具,其特征在于,所述底座(1)下端设有与加工机床连接的台阶孔(15)。
