专利号: 2019218698266
申请人: 河南省众邦伟业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

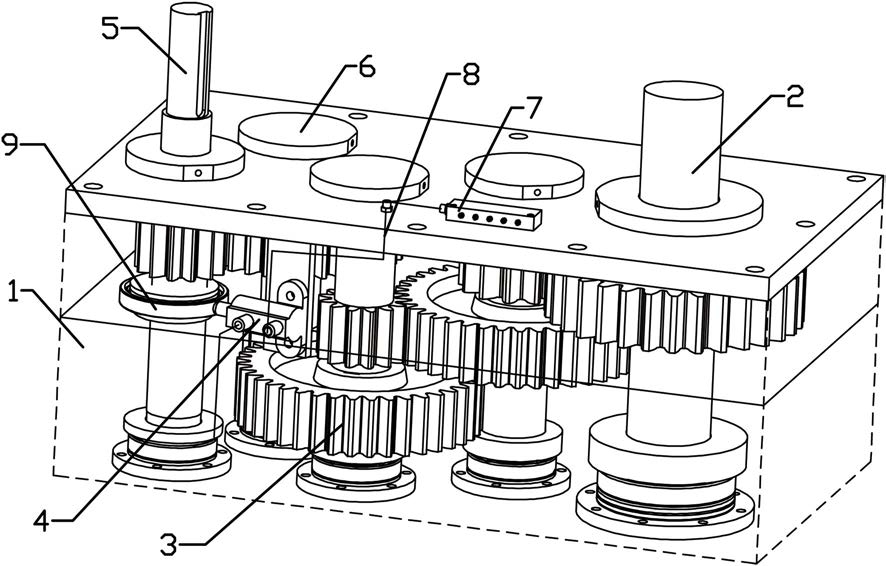

1.一种自动润滑减速箱,其特征在于:包括外壳,所述外壳内设置有向外延伸的输入轴和输出轴,所述输入轴与输出轴之间设置有齿轮组,所述齿轮组中任一齿轮的安装轴通过轴承座与外壳连接,所述外壳内注入有润滑油,所述外壳内设置有柱塞泵,所述柱塞泵的进管延伸至润滑油层内,所述输出轴上设置有用于驱动柱塞泵的偏心轮组,所述外壳外设置有分配阀,所述分配阀的进口与柱塞泵的出口连通,所述分配阀的出口连通至轴承座。

2.根据权利要求1所述的自动润滑减速箱,其特征在于:所述柱塞泵包括壳体,壳体内设置有油腔,油腔其中一端密封设置有推杆,推杆内端与油腔端部之间设置有复位弹簧,油腔连接有进管和出管,进管处设置有进口单向阀,出管处设置有出口单向阀。

3.根据权利要求2所述的自动润滑减速箱,其特征在于:所述偏心轮组包括通过键偏心套装在输出轴上的驱动轮,所述驱动轮外过盈配合套装有驱动轴承,所述推杆的外端与驱动轴承的外侧面垂直。

4.根据权利要求1所述的自动润滑减速箱,其特征在于:所述分配阀为一个进口多个出口的阀体。

5.根据权利要求1所述的自动润滑减速箱,其特征在于:所述分配阀的进口通过油管与柱塞泵的出口连通,所述分配阀的出口通过油管连通至轴承座。

6.根据权利要求5所述的自动润滑减速箱,其特征在于:所述轴承座上设置有与分配阀相匹配的注油口。
