专利号: 2019218713571
申请人: 王正
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

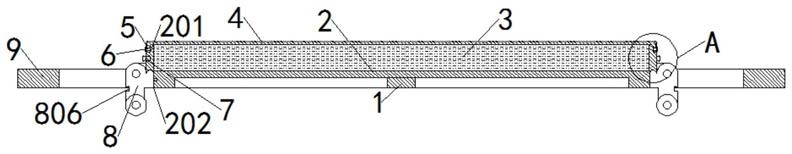

1.一种园林假山搬运固定底盘,包括:底架(1)、底盘(2)、凹槽(201)、固定槽(202)、安装块(203)、流体层(3)、橡胶层(4)、受力板(5)、螺栓(6)、卡头(7)、移动结构(8)、轮子(801)、支撑块(802)、连接块(803)、固定块(804)、连接槽(805)、卡槽(806)和固定架(9),其特征在于:所述底架(1)顶端固定连接底盘(2),所述底盘(2)内部固定连接设有流体层(3),所述底盘(2)顶端外侧固定连接设有凹槽(201),所述凹槽(201)内部均匀设有若干螺栓(6),所述底盘(2)顶端固定连接设有橡胶层(4),所述橡胶层(4)外侧活动连接设有受力板(5),且橡胶层(4)与受力板(5)通过螺栓(6)与凹槽(201)固定连接,所述底盘(2)两侧外壁两端均固定连接设有卡头(7),所述底盘(2)两侧外壁两端底端均固定连接设有固定槽(202),所述底盘(2)两侧外壁两端中间均固定连接设有安装块(203),所述安装块(203)一端活动连接设有移动结构(8),所述移动结构(8)底端活动连接设有轮子(801),所述轮子(801)中间活动连接设有支撑块(802),所述支撑块(802)顶端固定连接设有连接块(803),所述连接块(803)一侧固定连接设有固定块(804),且固定块(804)与固定槽(202)活动连接,所述连接块(803)另一侧中间坚固的连接设有卡槽(806),且卡槽(806)与卡头(7)活动连接,所述连接块(803)顶端中间固定连接设有连接槽(805),且连接槽(805)与安装块(203)活动连接,所述底盘(2)外壁四侧均活动连接设有固定架(9)。

2.根据权利要求1所述的园林假山搬运固定底盘,其特征在于:所述固定架(9)呈类不字型结构,且固定架(9)左右两端分为长端和短端,且短端顶端设有若干小孔,长端外侧设有若干贯穿小孔。

3.根据权利要求1所述的园林假山搬运固定底盘,其特征在于:所述固定块(804)和固定槽(202)顶端均为圆弧面结构,且固定块(804)与固定槽(202)大小相同。

4.根据权利要求1所述的园林假山搬运固定底盘,其特征在于:所述底盘(2)顶端为圆弧面结构。

5.根据权利要求1所述的园林假山搬运固定底盘,其特征在于:所述流体层(3)材料为液体或者胶体,例如:水、橡皮泥等。

6.根据权利要求1所述的园林假山搬运固定底盘,其特征在于:所述橡胶层(4)为弹性橡胶制成,且橡胶层(4)上表面设有三角形凸起。

7.根据权利要求1所述的园林假山搬运固定底盘,其特征在于:所述底架(1)呈米字型结构,且底架(1)和底盘(2)均为钢材料制成。
