专利号: 2019218721046
申请人: 郭嘉齐
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

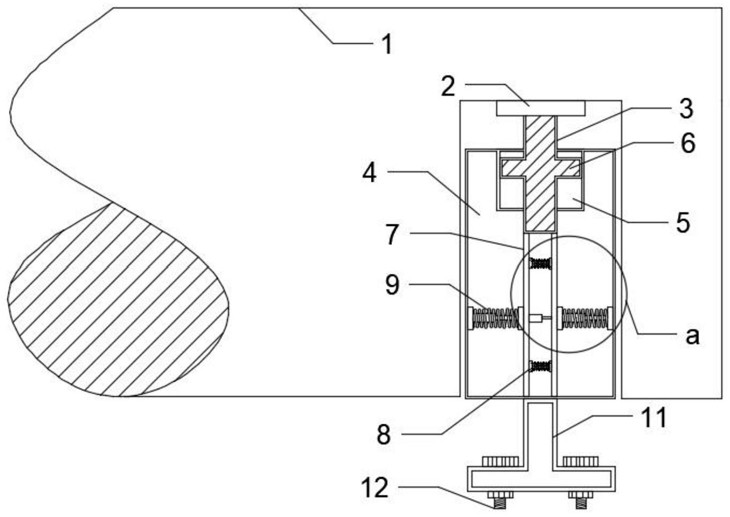

1.一种钢结构横梁,包括横梁(1),其特征在于,所述横梁(1)上连接有固定块(2),所述固定块(2)上连接有压杆(3),所述压杆(3)上滑动连接有滑动仓(4),所述滑动仓(4)上设有限位机构,所述滑动仓(4)内设有减震装置,所述减震装置上连接有回复装置(9),所述滑动仓(4)底部固定连接有连接座(11),所述连接座(11)上设有螺栓机构(12)。

2.根据权利要求1所述的一种钢结构横梁,其特征在于,所述限位机构包括限位仓(5)和限位块(6),所述限位仓(5)设于滑动仓(4)上,所述限位块(6)固定连接于压杆(3)的两侧。

3.根据权利要求1所述的一种钢结构横梁,其特征在于,所述减震装置包括弹性杆(7)、支撑机构(8)和第二伸缩杆(10),两根所述弹性杆(7)固定连接于压杆(3)于滑动仓(4)底部之间,所述支撑机构(8)与第二伸缩杆(10)设于两根弹性杆(7)之间。

4.根据权利要求3所述的一种钢结构横梁,其特征在于,所述支撑机构(8)包括两块固定板(81)和第一弹簧(82),两块所述固定板分别固定连接于两根弹性杆(7)之间,所述第一弹簧(82)固定连接于两块固定板(81)之间。

5.根据权利要求4所述的一种钢结构横梁,其特征在于,所述回复装置(9)包括第一连接板(91)、第二连接板(92)、第一伸缩杆(93)和第二弹簧(94),所述第一连接板(91)固定连接于弹性杆(7)外侧,所述第二连接板(92)固定连接于滑动仓(4)上,所述第一伸缩杆(93)固定连接于第一连接板(91)与第二连接板(92)之间,所述第二弹簧(94)套设于第一伸缩杆(93)上。

6.根据权利要求1所述的一种钢结构横梁,其特征在于,所述螺栓机构(12)包括若干个螺丝。
