专利号: 2019218785565
申请人: 常州市求新不锈钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

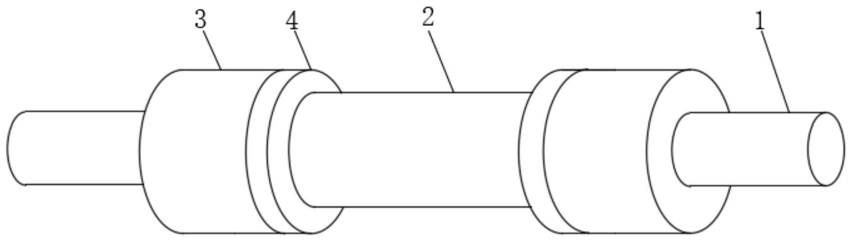

1.一种带有快速连接头的不锈钢管,包括钢管(1)和连接件(2)以及密封螺纹(9),其特征在于:所述连接件(2)的两侧均固定安装有连接头(3),所述连接头(3)靠近连接件(2)的一侧顶部固定安装有第一固定环(4),所述连接头(3)靠近连接件(2)的一侧底部固定安装有第二固定环(7),所述连接件(2)外壁开设有第一凹槽(10),所述连接件(2)的内壁开设有第二凹槽(12),所述第一固定环(4)的内壁固定安装有第一滑块(11),所述第二固定环(7)的外壁固定安装有第二滑块(13),所述连接头(3)的内壁固定安装有第一螺纹(5),所述钢管(1)的外壁固定安装有第二螺纹(6),所述连接件(2)的内壁中间固定安装有密封圈(8),所述钢管(1)包括外层(14)和外不锈钢层(15),所述外不锈钢层(15)的内部设置有内不锈钢层(17),所述外不锈钢层(15)的内壁与内不锈钢层(17)的外壁之间设置有真空层(16)。

2.根据权利要求1所述的一种带有快速连接头的不锈钢管,其特征在于:所述第一滑块(11)与第一凹槽(10)对应设置,所述第一滑块(11)的外壁与第一凹槽(10)的内壁滑动连接。

3.根据权利要求1所述的一种带有快速连接头的不锈钢管,其特征在于:所述第二滑块(13)与第二凹槽(12)对应设置,所述第二滑块(13)的外壁与第二凹槽(12)的内壁滑动连接。

4.根据权利要求1所述的一种带有快速连接头的不锈钢管,其特征在于:所述第一螺纹(5)与第二螺纹(6)对应设置,所述密封螺纹(9)与第二螺纹(6)的内端对应设置。

5.根据权利要求1所述的一种带有快速连接头的不锈钢管,其特征在于:所述密封圈(8)为橡胶密封圈,所述密封圈(8)的内壁固定安装有密封螺纹(9)。

6.根据权利要求1所述的一种带有快速连接头的不锈钢管,其特征在于:所述外不锈钢层(15)的外壁与外层(14)的内壁固定连接,所述外层(14)为铝合金层。

7.根据权利要求1所述的一种带有快速连接头的不锈钢管,其特征在于:所述内不锈钢层(17)的内壁固定安装有内层(18),所述内层(18)为防腐蚀层。
