专利号: 2019218788192
申请人: 常州市求新不锈钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

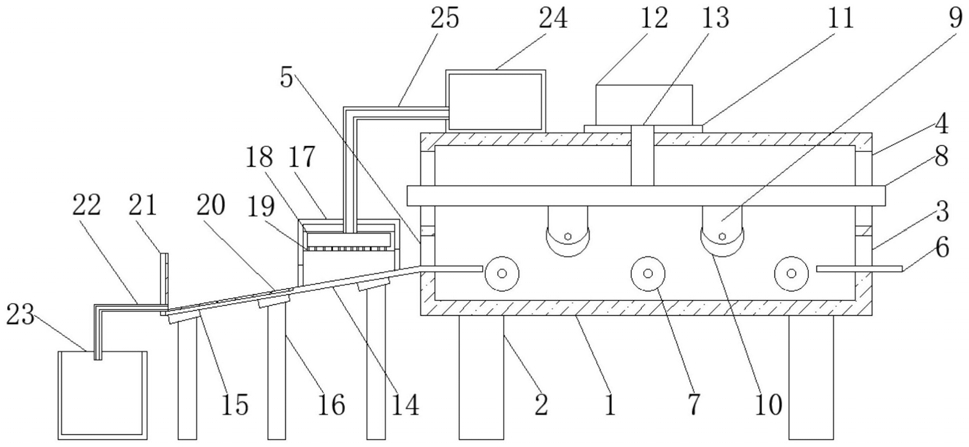

1.一种不锈钢管矫直机,包括矫直箱(1),其特征在于:所述矫直箱(1)的底部固定连接有第一支撑柱(2),所述矫直箱(1)的左侧开设有进料口(3),所述矫直箱(1)的右侧开设有出料口(5),所述矫直箱(1)的内部活动连接有下辊轮(7),所述进料口(3)的顶部设置有滑槽(4),所述滑槽(4)的内部滑动连接有滑动板(8),所述矫直箱(1)的顶部设置有气缸(12),所述气缸(12)的底部固定连接有减震座(11),所述气缸(12)的内部活动安装有推杆(13),所述推杆(13)远离气缸(12)的一端与滑动板(8)固定连接,所述滑动板(8)的底部固定连接有安装架(9),所述安装架(9)的内部活动安装有上辊轮(10),所述矫直箱(1)的侧面设置有刻度线(26),所述气缸(12)的侧面设置有储水箱(24),所述储水箱(24)的侧面固定连接有连接管(25),所述出料口(5)的内部贴合有连接板(14),所述连接板(14)的底部固定连接有减震垫片(15),所述减震垫片(15)的底部固定连接有第二支撑柱(16),所述连接板(14)的顶部固定连接有支撑架(17),所述支撑架(17)的内部固定连接有喷淋管(18),所述连接管(25)远离储水箱(24)的一端与喷淋管(18)固定连接,所述连接板(14)的侧面固定连接有挡板(21),所述连接板(14)的内部嵌入有缓冲垫(20),所述挡板(21)的侧面固定连接有排水管(22),所述排水管(22)贯穿缓冲垫(20),所述排水管(22)的底部放置有废水槽(23)。

2.根据权利要求1所述的一种不锈钢管矫直机,其特征在于:所述上辊轮(10)的数量设置为两个,所述减震座(11)和减震垫片(15)均由橡胶材料制成。

3.根据权利要求1所述的一种不锈钢管矫直机,其特征在于:所述缓冲垫(20)呈L形状,所述缓冲垫(20)的侧面与挡板(21)粘合。

4.根据权利要求1所述的一种不锈钢管矫直机,其特征在于:所述进料口(3)的内部固定连接有进料板(6),所述喷淋管(18)的底部开设有喷嘴(19)。

5.根据权利要求1所述的一种不锈钢管矫直机,其特征在于:所述储水箱(24)的底面与矫直箱(1)贴合,所述连接管(25)贯穿支撑架(17)的顶壁。

6.根据权利要求1所述的一种不锈钢管矫直机,其特征在于:所述减震座(11)的底部与矫直箱(1)固定连接,所述推杆(13)贯穿矫直箱(1)的顶壁。
