专利号: 2019218810586
申请人: 河南工学院
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

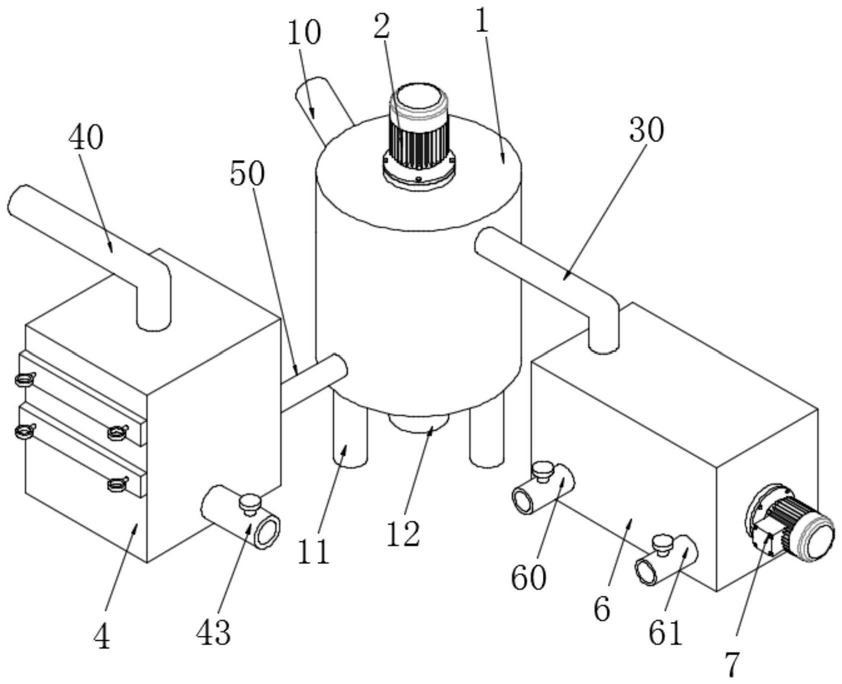

1.一种沸石处理高浓度氨氮有机废水设备,包括罐体(1)、过滤箱(4)和杀菌消毒箱(6),其特征在于:所述罐体(1)的顶壁通过螺栓固定安装有第一电机(2),所述第一电机(2)的输出轴端部同轴连接有第一转轴(20),所述第一转轴(20)的圆周外壁上焊接有多个第一转环(21),所述第一转环(21)的外壁上焊接有多个搅拌叶片(22),所述罐体(1)的底部内壁上通过螺栓固定安装有第一水泵(3),所述第一水泵(3)的出水端连接有第一管道(30),所述第一管道(30)远离所述第一水泵(3)的一端穿过所述罐体(1)且延伸至所述杀菌消毒箱(6)的内部,所述杀菌消毒箱(6)的前侧壁上焊接有进气管(60),且所述进气管(60)与所述杀菌消毒箱(6)相连通,所述杀菌消毒箱(6)的右侧壁通过螺栓固定安装有第二电机(7),所述第二电机(7)的输出轴端部同轴连接有第二转轴(70),所述第二转轴(70)的外壁上焊接有多个第二转环(71),所述第二转环(71)的外壁上焊接有多个搅拌辊(72);所述过滤箱(4)的前侧壁从上到下分别开设有第一矩形孔(41)和第二矩形孔(42),所述第一矩形孔(41)内插接有过滤网板(44),所述第二矩形孔(42)内插接有活性炭过滤板(47)。

2.根据权利要求1所述的沸石处理高浓度氨氮有机废水设备,其特征在于:所述罐体(1)的外壁上焊接有进料管(10),所述进料管(10)与所述罐体(1)相连通。

3.根据权利要求1所述的沸石处理高浓度氨氮有机废水设备,其特征在于:所述罐体(1)底部外壁上通过螺栓固定有多个支撑腿(11),且多个所述支撑腿(11)之间呈环形等间距排布。

4.根据权利要求1所述的沸石处理高浓度氨氮有机废水设备,其特征在于:所述杀菌消毒箱(6)靠近所述进气管(60)的一侧外壁上还焊接有排水管(61),所述排水管(61)与所述杀菌消毒箱(6)相连通。

5.根据权利要求1所述的沸石处理高浓度氨氮有机废水设备,其特征在于:所述过滤网板(44)的一侧通过螺栓固定有第一挡板(45),所述第一挡板(45)的外壁上焊接有两个第一拉环(46),所述活性炭过滤板(47)的一侧通过螺栓固定有第二挡板(48),所述第二挡板(48)的外壁上焊接有两个第二拉环(49)。

6.根据权利要求1所述的沸石处理高浓度氨氮有机废水设备,其特征在于:所述过滤箱(4)的顶壁上焊接有进水管(40),所述进水管(40)与所述过滤箱(4)相连通,所述过滤箱(4)的右侧壁上焊接有排污管(43),所述排污管(43)与所述过滤箱(4)相连通。

7.根据权利要求1所述的沸石处理高浓度氨氮有机废水设备,其特征在于:所述过滤箱(4)的底部内壁通过螺栓固定安装有第二水泵(5),所述第二水泵(5)的出水端连接有第二管道(50),所述第二管道(50)远离所述第二水泵(5)的一端穿过所述过滤箱(4)且延伸至罐体(1)的内部。

8.根据权利要求1所述的沸石处理高浓度氨氮有机废水设备,其特征在于:所述罐体(1)的底部设置有出料管(12),且出料管(12)与罐体(1)相连通。
