专利号: 2019218827036
申请人: 昆山恩胜精密科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

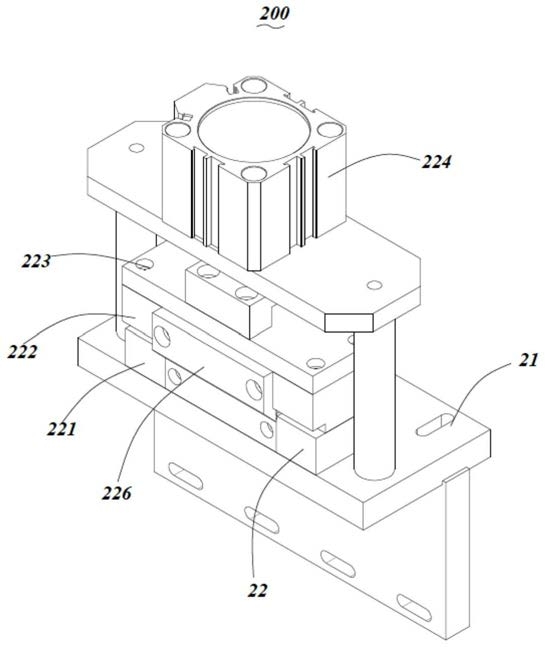

1.一种片材裁切模具,其特征在于,所述片材裁切模具包括裁切支架及安装于裁切支架上的裁切机构,所述裁切机构包括固定安装于裁切支架上的下模具、固定安装于下模具上的上模具、固定安装于上模具上的顶板、及固定安装于裁切支架上且与顶板固定安装的驱动机构,所述上模具和下模具之间形成有用于收容片材的通槽,所述通槽的宽度与待裁切片材的宽度相等,所述上模具的外侧面上固定安装有用于裁切的刀具,所述刀具下端的水平高度低于通槽的水平高度,所述驱动机构用于驱动顶板、上模具及刀具上下往复运动,以裁切通槽中的片材。

2.根据权利要求1所述的片材裁切模具,其特征在于,所述裁切支架包括裁切支架底板、裁切支架顶板及固定连接裁切支架底板与裁切支架顶板的裁切支架连接柱。

3.根据权利要求2所述的片材裁切模具,其特征在于,所述裁切支架底板下方垂直安装有底板连接板。

4.根据权利要求1所述的片材裁切模具,其特征在于,所述下模具包括下模具主体部,下模具主体部侧面设有第一凹陷部,第一凹陷部内固定安装有第一安装件,所述通槽设于下模具主体部的上表面上,第一安装件上端面与通槽底部平齐设置。

5.根据权利要求4所述的片材裁切模具,其特征在于,所述上模具包括上模具主体部,上模具主体部侧面设有第二凹陷部,第二凹陷部呈台阶状设置,第二凹陷部的底部内收容有第二安装件,第二安装件固定安装于顶板下方,所述刀具固定安装于第二凹陷部的台阶上。

6.根据权利要求5所述的片材裁切模具,其特征在于,所述上模具主体部的下方设有向内凹陷的第三凹陷部,所述第二安装件的下方设有向两侧延伸的延伸部,所述延伸部的高度与第三凹陷部的高度相等,延伸部固定收容于所述第三凹陷部内。

7.根据权利要求6所述的片材裁切模具,其特征在于,所述上模具主体部和下模具主体部上对应设有若干定位柱和/或定位孔,所述上模具和下模具通过所述定位柱和/或定位孔实现竖直方向上的定位。

8.根据权利要求1所述的片材裁切模具,其特征在于,所述顶板上固定安装有顶板连接件,所述驱动机构与顶板连接件固定安装。
