专利号: 2019218842765
申请人: 南京工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

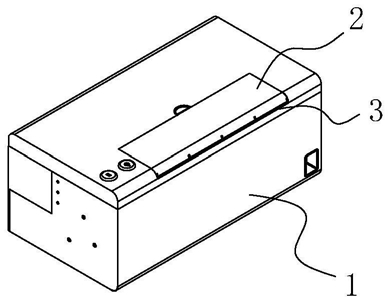

1.一种自动印章机,包括印章机主体(1),所述的印章机主体(1)上设有进纸盖(2),所述的印章机主体(1)与进纸盖(2)之间设有进纸槽(3),其特征在于,所述的印章机主体(1)内设有可沿直线往复运动的挡纸板(4),所述的挡纸板(4)下方可转动的设有进纸底轮(5)和进纸轮(6),所述的进纸底轮(5)和进纸轮(6)之间紧贴配合,所述的印章机主体(1)内还设有印章底座(7),所述的印章底座(7)上设有压纸轴(8)和传动齿轮轴杆(9),所述的印章底座(7)正上方还设有可沿直线往复运动的易拆卸印章组件(10),所述的印章底座(7)远离挡纸板(4)一端设有出纸齿轮轴(11)和出纸轴(12),所述的出纸齿轮轴(11)与进纸轮(6)之间通过齿轮传动组件(13)连接。

2.根据权利要求1所述的自动印章机,其特征在于,所述的易拆卸印章组件(10)包括设置于印章底座(7)顶部的印章滑轨板(14),所述的印章滑轨板(14)上设有可沿只想往复运动的印章盒(15),所述的印章盒(15)上设有若干沿印章盒(15)中心线对称的第一锁定块(16),所述的印章盒(15)上还设有第二锁定块(17)。

3.根据权利要求2所述的自动印章机,其特征在于,所述的第二锁定块(17)的轴心线与第一锁定块(16)的轴心线相互垂直,所述的印章盒(15)位于印章底座(7)正上方,所述的印章盒(15)与印章滑轨板(14)滑动配合,所述的出纸轴(12)上设有若干沿出纸轴(12)中心线对称的出纸轮(18),所述的出纸轮(18)与出纸齿轮轴(11)紧贴配合。

4.根据权利要求1所述的自动印章机,其特征在于,所述的齿轮传动组件(13)包括设置于印章机主体(1)内的进纸电机齿(19),所述的进纸电机齿(19)上设有与进纸电机齿(19)相啮合配合的进纸轴齿(20),所述的进纸轴齿(20)与传动齿轮轴杆(9)连接,所述的出纸齿轮轴(11)上设有出纸轴齿轮(21),所述的出纸轴齿轮(21)与进纸轴齿(20)之间设有第一传动齿轮(22),所述的出纸轴齿轮(21)和进纸轴齿(20)分别与第一传动齿轮(22)相啮合配合。

5.根据权利要求4所述的自动印章机,其特征在于,所述的传动齿轮轴杆(9)远离进纸轴齿(20)一端设有进纸动齿轮(23),所述的进纸动齿轮(23)上设有与进纸动齿轮(23)相啮合配合的进纸从动齿轮(24),所述的进纸轮(6)上设有进纸齿轮(25),所述的进纸齿轮(25)与进纸从动齿轮(24)之间设有控制齿轮(26),所述的进纸齿轮(25)和进纸从动齿轮(24)分别与控制齿轮(26)相啮合配合。

6.根据权利要求5所述的自动印章机,其特征在于,所述的进纸轮(6)下方设有进纸底轮支架(27),所述的进纸底轮(5)与进纸底轮支架(27)转动连接,所述的进纸底轮支架(27)上可转动的设有进纸钩(28),所述的进纸钩(28)上套设有扭力弹簧。

7.根据权利要求6所述的自动印章机,其特征在于,所述的印章机主体(1)内设有凸轮控制齿轮(29),所述的凸轮控制齿轮(29)与控制齿轮(26)之间设有第二传动齿轮(30),所述的凸轮控制齿轮(29)和控制齿轮(26)分别与第二传动齿轮(30)相啮合配合,所述的凸轮控制齿轮(29)上设有凸台(31),所述的凸台(31)与进纸钩(28)的位置相对应。

8.根据权利要求7所述的自动印章机,其特征在于,所述的凸台(31)呈半环形,所述的进纸钩(28)靠近凸台(31)一端设有凸轮(32),所述的凸轮(32)与凸台(31)相抵接配合,所述的进纸底轮支架(27)内设有进纸拨杆(33),所述的进纸拨杆(33)上套设有扭力弹簧,所述的进纸拨杆(33)与凸台(31)相抵接配合,所述的凸轮控制齿轮(29)与挡纸板(4)连接。

9.根据权利要求8所述的自动印章机,其特征在于,所述的压纸轴(8)上设有压纸板(34),所述的压纸板(34)与进纸轮(6)的位置相对应。

10.根据权利要求1所述的自动印章机,其特征在于,所述的印章机主体(1)内设有出纸槽(35),所述的出纸槽(35)位于出纸轴(12)下方。
