专利号: 2019218873481
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

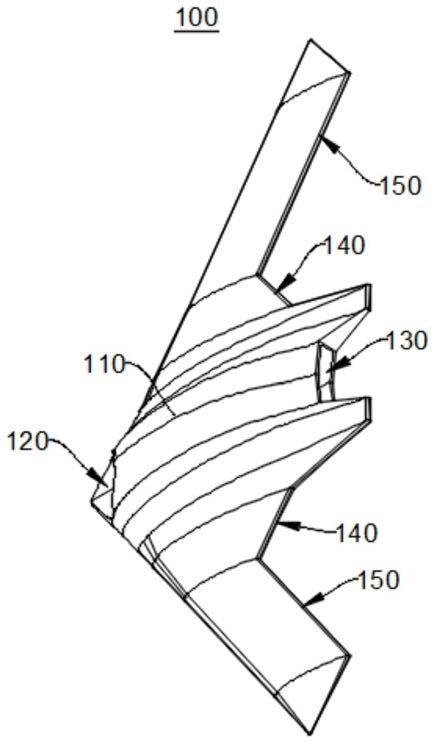

1.一种无操纵面飞行器,其特征在于,包括机身和机翼,所述机身和所述机翼采用翼身融合结构,所述机身内开设有涵道,所述机翼包括第一翼段和第二翼段,所述第一翼段与所述机身相连,所述第二翼段与所述第一翼段远离所述机身的一端相连;

所述第一翼段上开设第一环量喷口,所述第二翼段开设第二环量喷口;所述涵道分别与所述第一环量喷口、所述第二环量喷口连通。

2.根据权利要求1所述的无操纵面飞行器,其特征在于,所述机身、所述机翼形成W形,前缘后掠角为32度至37度。

3.根据权利要求1所述的无操纵面飞行器,其特征在于,还包括动力装置,所述动力装置安装在所述涵道内,所述动力装置的出口分别与所述第一环量喷口和所述第二环量喷口连通。

4.根据权利要求3所述的无操纵面飞行器,其特征在于,所述第一环量喷口包括第一上喷口、第一下喷口,所述第一翼段包括第一上表面、第一下表面和第一后缘,所述第一后缘为所述第一翼段上远离机头的一侧,所述第一后缘连接所述第一上表面和所述第一下表面;所述第一上喷口设于所述第一后缘与所述第一上表面的交界处,所述第一下喷口设于所述第一后缘与所述第一下表面的交界处;

所述第二环量喷口包括第二上喷口、第二下喷口,所述第二翼段包括第二上表面、第二下表面和第二后缘,所述第二后缘为所述第二翼段上远离所述机头的一侧,所述第二后缘连接所述第二上表面和所述第二下表面;所述第二上喷口设于所述第二后缘与所述第二上表面的交界处,所述第二下喷口设于所述第二后缘与所述第二下表面的交界处。

5.根据权利要求4所述的无操纵面飞行器,其特征在于,所述第一后缘呈圆弧过渡,所述第二后缘呈圆弧过渡。

6.根据权利要求4所述的无操纵面飞行器,其特征在于,所述第一上喷口、所述第一下喷口、所述第二上喷口、所述第二下喷口内均设有导流装置。

7.根据权利要求6所述的无操纵面飞行器,其特征在于,所述导流装置包括多个分流片,相邻两个所述分流片之间形成喷射口,所述分流片采用曲线分流片。

8.根据权利要求7所述的无操纵面飞行器,其特征在于,所述分流片的厚度为0.8mm至

1.2mm。

9.根据权利要求4所述的无操纵面飞行器,其特征在于,所述第一上喷口、所述第一下喷口、所述第二上喷口、所述第二下喷口为出气缝,所述出气缝的高度为0.3mm至0.4mm。

10.根据权利要求1至9中任一项所述的无操纵面飞行器,其特征在于,所述涵道的尾部设置出气口,所述出气口的截面为矩形。
