专利号: 2019218875400
申请人: 深圳市汇顶科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

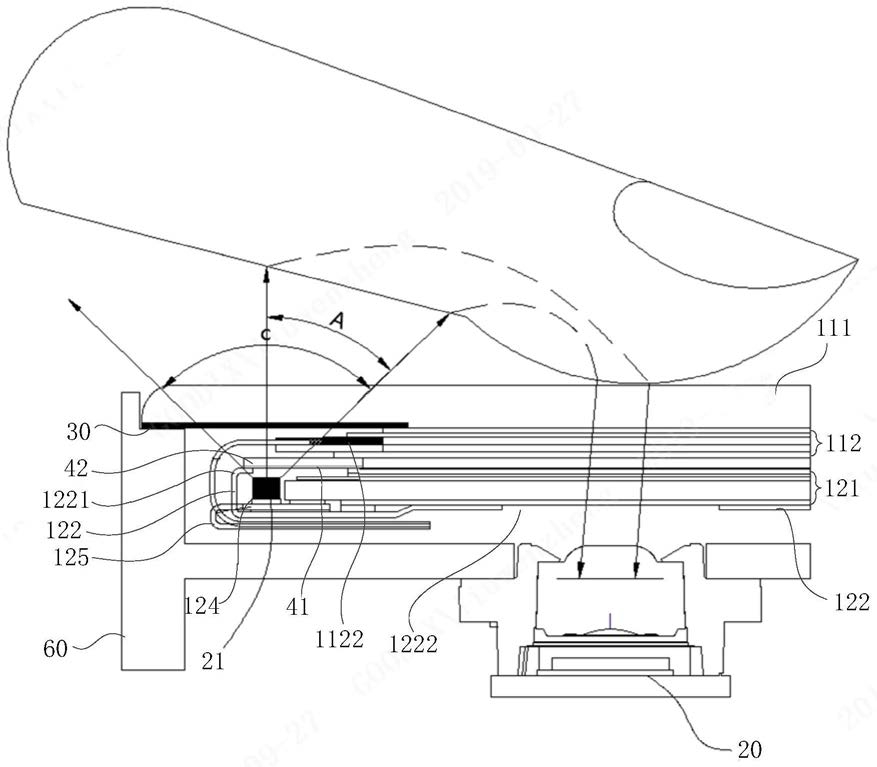

1.一种屏下指纹识别装置,适用于具有液晶显示屏幕的电子设备,其特征在于,所述液晶显示屏幕包括具有背光光源的背光模组;所述屏下指纹识别装置包括检测光源和指纹识别模组,所述检测光源设置在所述背光光源所在的背光光源区域内,所述背光光源区域位于所述液晶显示屏幕的非显示区域的下方;所述检测光源用于向所述液晶显示屏幕上的指纹检测区域上方的手指发射探测光,以在所述手指形成携带有指纹信息的指纹检测光,所述指纹检测光与所述背光光源提供的用于显示画面的背光的波长不同;所述指纹识别模组设置在所述背光模组的下方,用于接收穿过所述液晶显示屏幕且携带有所述指纹信息的指纹检测光。

2.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述液晶显示屏幕的非显示区域在与所述检测光源相对位置处的底部设有第一涂层,所述第一涂层用于使所述探测光透过所述液晶显示屏幕。

3.根据权利要求2所述的屏下指纹识别装置,其特征在于,所述指纹检测区域的至少部分位于所述液晶显示屏幕上的显示区域内,其中,所述非显示区域位于所述显示区域的外围。

4.根据权利要求2所述的屏下指纹识别装置,其特征在于,所述液晶显示屏幕的保护盖板的底部在与所述检测光源的相对位置处设有所述第一涂层。

5.根据权利要求2所述的屏下指纹识别装置,其特征在于,所述检测光源发出的探测光为特定波长的非可见光,且所述背光模组提供的背光为可见光。

6.根据权利要求5所述的屏下指纹识别装置,其特征在于,所述特定波长的非可见光为红外光,所述第一涂层为采用透红外油墨形成的层状结构。

7.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述检测光源与所述背光光源呈直线型排列在所述背光光源区域内,且所述检测光源靠近所述指纹检测区域设置。

8.根据权利要求7所述的屏下指纹识别装置,其特征在于,所述检测光源集中设在所述背光光源区域内且靠近所述指纹检测区域的位置,或者,所述检测光源与所述背光光源在靠近所述指纹检测区域的位置相互交替间隔设置。

9.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述检测光源和所述背光光源通过同一个电路板与外部电路连接,所述检测光源和所述背光光源设在所述电路板上,其中,所述电路板位于所述检测光源和所述背光光源的下方。

10.根据权利要求9所述的屏下指纹识别装置,其特征在于,所述检测光源的驱动方式为恒流驱动。

11.根据权利要求9所述的屏下指纹识别装置,其特征在于,所述检测光源通过焊接或者粘结设在所述电路板上,所述电路板为柔性电路板,或者所述电路板的至少部分为可弯折部。

12.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述背光模组通过桥接部与所述液晶显示屏幕的显示模组连接,所述桥接部位于所述检测光源的上方,其中,所述桥接部在与所述检测光源相对位置处设有透光区域,所述透光区域用于使所述检测光源发出的所述探测光透过所述桥接部并照射到所述指纹检测区域上方的手指上。

13.根据权利要求12所述的屏下指纹识别装置,其特征在于,所述透光区域为所述桥接部上的开窗结构;

或者,所述桥接部为采用可透所述探测光的粘结材料形成的层状结构,其中,所述桥接部位于所述检测光源发光区域内的部分形成了所述透光区域。

14.根据权利要求12所述的屏下指纹识别装置,其特征在于,所述桥接部包括桥接部本体、以及覆盖所述桥接部本体的增厚层,所述增厚层用于增大所述检测光源和所述液晶显示屏幕上的不透光区域之间的距离。

15.根据权利要求14所述的屏下指纹识别装置,其特征在于,所述桥接部的厚度为

0.1mm-0.4mm。

16.根据权利要求12所述的屏下指纹识别装置,其特征在于,所述背光模组包括用于支撑所述背光模组的光学膜片的补强板,且所述检测光源设在所述补强板上,且所述补强板的边缘区域通过所述桥接部与所述液晶显示屏幕的显示模组的底部粘结。

17.根据权利要求16所述的屏下指纹识别装置,其特征在于,所述补强板的边缘区域设有朝向所述显示模组一侧的弯折部,所述弯折部通过所述桥接部与所述显示模组的底部粘结。

18.根据权利要求16所述的屏下指纹识别装置,其特征在于,所述背光模组还包括所述光学膜片,所述背光光源区域位于所述光学膜片的一侧。

19.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述液晶显示屏幕还包括位于所述背光模组上方的显示模组,所述显示模组包括至少一个用于驱动所述显示模组的液晶面板的驱动芯片,其中,所述驱动芯片位于所述检测光源的发光区域之外。

20.根据权利要求19所述的屏下指纹识别装置,其特征在于,所述驱动芯片位于所述背光光源区域的中部,或者,所述驱动芯片位于所述检测光源的一侧,或者,两个所述驱动芯片之间间隔设置,以使所述检测光源发射的探测光透过所述驱动芯片之间的间隔并照射到所述指纹检测区域上方的手指上。

21.根据权利要求1-20中任意一项所述的屏下指纹识别装置,其特征在于,所述检测光源为窄角正发光的检测光源,其中,所述窄角为所述检测光源的发光角度大于等于50°且小于等于70°。

22.根据权利要求1-20中任意一项所述的屏下指纹识别装置,其特征在于,所述检测光源为广角正发光的检测光源或者窄角斜发光的检测光源,其中,所述广角为所述检测光源的发光角度大于等于100°,所述窄角为所述检测光源的发光角度大于等于50°且小于等于

70°,所述斜发光为所述检测光源的发光面与电路板之间的夹角为锐角。

23.根据权利要求22所述的屏下指纹识别装置,其特征在于,所述背光模组在靠近所述检测光源的一端设有避让结构,所述避让结构用于避免所述背光模组阻挡所述检测光源发射的探测光。

24.根据权利要求23所述的屏下指纹识别装置,其特征在于,所述避让结构为设在所述背光模组上的缺口,所述缺口用于使所述背光模组位于所述检测光源的发光区域之外。

25.根据权利要求24所述的屏下指纹识别装置,其特征在于,所述缺口为斜面缺口。

26.根据权利要求23所述的屏下指纹识别装置,其特征在于,所述背光模组在所述避让结构处还设有用于反射和/或吸收所述探测光的第二涂层,所述第二涂层为采用红外吸收油墨形成的层状结构。

27.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述背光模组包括至少部分可使所述指纹检测光透过的光学膜片、以及用于支撑所述光学膜片的补强板,所述补强板在与所述指纹识别模组相对位置处设有开孔,所述开孔用于使透过所述光学膜片的指纹检测光透过所述补强板并传输至所述指纹识别模组。

28.根据权利要求27所述的屏下指纹识别装置,其特征在于,所述指纹识别模组与所述电子设备的中框贴合,或者与所述补强板的底部贴合。

29.一种液晶显示屏指纹识别系统,其特征在于,包括液晶显示屏幕,以及如权利要求

1-28任意一项所述的屏下指纹识别装置,其中,所述屏下指纹识别装置至少部分设在液晶显示屏幕的下方,以实现屏下光学指纹检测。

30.一种电子设备,其特征在于,包括如权利要求29所述的液晶显示屏指纹识别系统。
