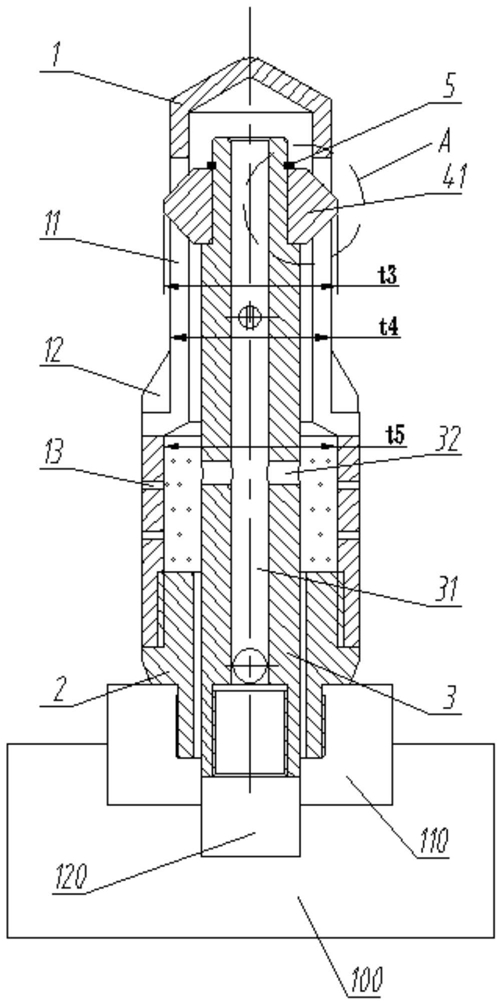

1.无线随钻测斜仪的自清洁过滤机构,其特征在于,包括支撑座(2)、过滤筒(1)和连接轴(3),所述支撑座(2)设置有中心通孔,所述过滤筒(1)内设置有过滤腔,且过滤筒(1)的顶部封口,底部与支撑座(2)相连;所述连接轴(3)贯穿支撑座(2)并延伸至过滤筒(1)的过滤腔的顶部,且所述中心通孔和过滤腔均与连接轴(3)间隙配合;所述过滤筒(1)的顶部设置有轴向的条形滤槽(11),所述连接轴(3)内设置有轴向延伸至连接轴(3)下端的流道(31),流道(31)与过滤腔连通;所述连接轴(3)的外壁设置有叶片(41),所述叶片(41)位于条形滤槽(11)内并与条形滤槽(11)间隙配合。
2.根据权利要求1所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,叶片(41)上端面远离连接轴(3)的一端设置为上斜面(43),叶片(41)下端面远离连接轴(3)的一端设置为下斜面(44),上斜面(43)和下斜面(44)均与过滤筒(1)轴向围成40°至60°的角度;上斜面(43)和下斜面(44)的径向长度大于条形滤槽(11)的厚度。
3.根据权利要求1所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,所述流道(31)贯穿连接轴(3),使流道(31)的上端口与过滤腔相连。
4.根据权利要求3所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,所述连接轴(3)的侧壁设置有径向连通流道(31)与过滤腔的引流孔(32)。
5.根据权利要求1所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,所述过滤筒(1)的侧壁设置有多个径向的导流孔(13)。
6.根据权利要求1所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,所述叶片(41)设置在一定位套(42)的外壁,连接轴(3)为阶梯轴,所述定位套(42)的一端与连接轴(3)的阶梯面贴合,另一端通过卡簧(5)卡紧。
7.根据权利要求1所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,所述过滤筒(1)的外壁设置有装卸槽(12)。
8.根据权利要求1所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,所述条形滤槽(11)为多个,连接轴(3)的外壁设置有多个叶片(41),每个叶片(41)位于一条形滤槽(11)中。
9.根据权利要求1所述的无线随钻测斜仪的自清洁过滤机构,其特征在于,所述过滤筒(1)的过滤腔为阶梯孔,过滤腔的上部外径小于过滤腔的下部内径,且叶片(41)的外沿直径位于过滤腔的上部外径与过滤腔的下部内径之间。
10.采用权利要求1至9任意一项所述无线随钻测斜仪的自清洁过滤机构的无线随钻测斜仪,包括本体(100),本体(100)的上端设置有支撑盘(110),内部设置有中心杆(120),其特征在于,所述支撑座(2)与支撑盘(110)相连,所述连接轴(3)与中心杆(120)相连。
