专利号: 2019218919714
申请人: 深圳市汇顶科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

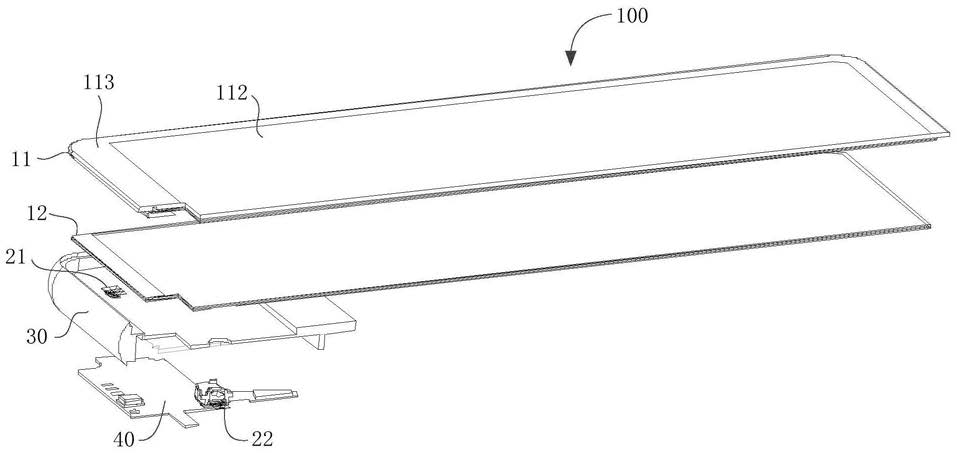

摘要:

权利要求书:

1.一种屏下指纹识别装置,应用于具有液晶显示屏幕的电子设备,其特征在于,所述屏下指纹识别装置位于所述液晶显示屏幕之下,所述屏下指纹识别装置的指纹检测区域至少部分位于所述液晶显示屏幕的显示区域;

所述屏下指纹识别装置包括检测光源以及位于所述液晶显示屏幕之下的指纹识别模组;所述检测光源用于设置在所述液晶显示屏幕的保护盖板或者背光模组下方,以向所述液晶显示屏幕上方的手指发射探测光;所述探测光照射到所述指纹检测区域上方的手指并形成携带有指纹信息的指纹检测光,所述指纹识别模组用于接收透过所述液晶显示屏幕的所述指纹检测光以获取所述手指的指纹图像。

2.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述液晶显示屏幕包括背光模组,所述指纹识别模组位于所述背光模组之下,且所述背光模组形成有用于使所述指纹检测光透过的透光区域,以使所述指纹检测光透过所述背光模组传输到所述指纹识别模组。

3.根据权利要求2所述的屏下指纹识别装置,其特征在于,所述探测光和/或所述指纹检测光为红外光,所述背光模组提供的背光为可见光。

4.根据权利要求2所述的屏下指纹识别装置,其特征在于,所述指纹识别模组与所述液晶显示屏幕的中框的底板固定;其中,所述中框的底板在与所述指纹识别模组的相对区域设有第一开孔,所述第一开孔用于使透过所述背光模组的所述指纹检测光透过所述中框传输至所述指纹识别模组。

5.根据权利要求4所述的屏下指纹识别装置,其特征在于,所述背光模组包括用于可使所述指纹检测光透过的光学膜片、以及用于支撑所述光学膜片的钢板,所述指纹识别模组设置在所述钢板的下方,且所述钢板在与所述指纹识别模组的相应区域设有第二开孔,所述第二开孔用于使透过所述光学膜片的所述指纹检测光透过所述钢板传输至所述指纹识别模组;其中,所述第二开孔与所述透光区域相对应。

6.根据权利要求2所述的屏下指纹识别装置,其特征在于,所述背光模组的钢板在与所述指纹识别模组的相应区域设有第二开孔,所述指纹识别模组设在所述第二开孔处,且所述指纹识别模组与所述钢板或者所述光学膜片的底部贴合。

7.根据权利要求6所述的屏下指纹识别装置,其特征在于,所述指纹识别模组通过粘结或者焊接与所述钢板的底部贴合,或者,所述指纹识别模组过光学胶与所述光学模片的底部贴合;

和/或,所述屏下指纹识别装置还包括补强板,所述指纹识别模组通过所述补强板设在所述中框内,以使所述指纹识别模组与所述钢板或者所述光学膜片的底部贴合。

8.根据权利要求6所述的屏下指纹识别装置,其特征在于,所述中框的底板上还设有用于容纳所述指纹识别模组的第三开孔,以使所述指纹识别模组穿过所述第三开孔与所述钢板或者所述光学膜片的底部贴合。

9.根据权利要求4-8中任意一项所述的屏下指纹识别装置,其特征在于,所述液晶显示屏幕包括液晶面板和位于所述液晶面板之上的所述保护盖板,至少部分所述检测光源位于所述保护盖板的边缘区域的下方且位于所述背光模组的一侧。

10.根据权利要求9所述的屏下指纹识别装置,其特征在于,所述保护盖板在与所述检测光源相对位置处开设有容纳空间,以使至少部分所述检测光源位于所述容纳空间内且与所述保护盖板贴合。

11.根据权利要求9所述的屏下指纹识别装置,其特征在于,所述检测光源的个数为两个或者多个,所述检测光源并列排布在基板上,且所述检测光源通过所述基板与所述保护盖板的下表面粘结或者焊接。

12.根据权利要求11所述的屏下指纹识别装置,其特征在于,所述检测光源对称分布在所述指纹识别模组的两侧,且所述检测光源与所述指纹识别模组中心的垂直距离小于等于

20mm。

13.根据权利要求4-8中任意一项所述的屏下指纹识别装置,其特征在于,所述检测光源与所述中框的底板贴合且位于所述背光模组之下,所述检测光源位于所述指纹识别模组的外围,其中,所述钢板和所述中框在与所述检测光源相对位置处分别设有第四开孔和第五开孔,以使所述检测光源发出的所述检测光能够透过所述中框和所述钢板照射到所述指纹检测区域上方的所述手指上。

14.根据权利要求13所述的屏下指纹识别装置,其特征在于,所述第五开孔和所述第三开孔或者所述第一开孔相连通,或者,所述第五开孔和所述第三开孔或者所述第一开孔为两个独立的开口结构。

15.根据权利要求4-8中任意一项所述的屏下指纹识别装置,其特征在于,所述检测光源与所述钢板贴合且位于所述光学膜片之下,所述检测光源位于所述指纹识别模组的外围,其中,所述钢板在与所述检测光源相对位置处设有第四开孔,以使所述检测光源发出的所述检测光能够透过所述钢板照射到所述指纹检测区域的所述手指上。

16.根据权利要求15所述的屏下指纹识别装置,其特征在于,还包括用于支撑所述检测光源的基板,所述检测光源通过所述基板与所述中框或所述钢板贴合。

17.根据权利要求15所述的屏下指纹识别装置,其特征在于,所述检测光源对称分布在所述指纹识别模组的外围,且所述检测光源与所述指纹识别模组中心的垂直距离小于等于

15mm。

18.根据权利要求15所述的屏下指纹识别装置,其特征在于,所述检测光源和所述指纹识别模组为分体式结构,或者,所述检测光源和所述指纹识别模组为一体结构。

19.根据权利要求4-8中任意一项所述的屏下指纹识别装置,其特征在于,所述检测光源和所述指纹识别模组通过固定件贴合至所述钢板或者所述光学膜片的下方。

20.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述指纹识别模组包括滤波片和指纹传感器,所述滤波片设置在所述指纹传感器的上方,用于滤除所述指纹检测光的波段之外的其他红外光或者干扰光,所述指纹传感器包括具有多个光学感应单元的光学感应阵列,用于接收经过所述滤波片的指纹检测光以获得所述手指的指纹图像。

21.根据权利要求20所述的屏下指纹识别装置,其特征在于,所述指纹传感器承载在补强板的上方,并通过金属引线连接至所述补强板上方的软性电路板,其中所述软性电路板在所述指纹传感器区域挖空或者开槽来给提供收容所述指纹传感器的避让空间。

22.根据权利要求21所述的屏下指纹识别装置,其特征在于,所述指纹传感器还包括通过半导体工艺形成在所述光学感应阵列上方的光路引导结构,所述光路引导结构包括微透镜阵列以及位于所述微透镜阵列和所述光学感应阵列之间的多个挡光层,所述多个挡光层分别通过开孔在所述微透镜阵列和所述光学感应阵列之间定义出多个传输光路,所述微透镜阵列的每一个微透镜用于将所述指纹检测光分别聚焦到其对应的传输光路,并经过所述传输光路传输至相应的光学感应单元。

23.根据权利要求22所述的屏下指纹识别装置,其特征在于,所述滤波片直接通过镀膜方式形成在所述指纹传感器的光学感应阵列或者光路引导结构的上方。

24.根据权利要求20所述的屏下指纹识别装置,其特征在于,所述指纹识别模组还包括具有至少一个球面或非球面透镜的微距镜头以及用于承载微距镜头的物理组件,所述物理组件包括镜筒或者镜头支架,其设置在软性电路板上方并与软性电路板形成一个密闭空间,所述指纹传感器及其上方的滤波片可以设置在上述密闭空间之内,并位于所述微距镜头的汇聚光路以实现指纹光学成像。

25.一种液晶显示屏指纹识别系统,应用于具有中框的电子设备,其特征在于,包括液晶显示屏幕、以及如权利要求1-24中任意一项所述的屏下指纹识别装置,所述屏下指纹识别装置位于所述液晶显示屏幕之下,所述屏下指纹识别装置的指纹检测区域至少部分位于所述液晶显示屏幕的显示区域。

26.根据权利要求25所述的液晶显示屏指纹识别系统,其特征在于,所述屏下指纹识别装置包括检测光源以及位于所述液晶显示屏幕之下的指纹识别模组;所述检测光源用于设置在所述液晶显示屏幕的保护盖板或者背光模组下方。

27.根据权利要求26所述的液晶显示屏指纹识别系统,其特征在于,所述液晶显示屏幕包括液晶面板和位于所述液晶面板之上的所述保护盖板,至少部分所述检测光源位于所述保护盖板的边缘区域的下方且位于所述背光模组的一侧。

28.根据权利要求26所述的液晶显示屏指纹识别系统,其特征在于,所述保护盖板在与所述检测光相对位置处开设有容纳空间,以使至少部分所述检测光源位于所述容纳空间内且与所述保护盖板贴合。

29.根据权利要求28所述的液晶显示屏指纹识别系统,其特征在于,所述容纳空间的内壁上设有遮挡层,所述遮挡层采用对所述探测光和/或所述指纹检测光具有透过性的材料制备而成。

30.根据权利要求29所述的液晶显示屏指纹识别系统,其特征在于,所述遮挡层向所述保护盖板的其他所述非显示区域延伸,以覆盖所述非显示区域的下表面;

所述探测光和/或所述指纹检测光为红外光,所述遮挡层为红外透视油墨。

31.根据权利要求25所述的液晶显示屏指纹识别系统,其特征在于,所述液晶显示屏幕与用于支撑所述液晶显示屏幕的中框之间设有屏下缓冲区域,所述屏下缓冲区域内填充有缓冲材料。

32.一种电子设备,其特征在于,包括中框,以及如权利要求25-31中任意一项所述的液晶显示屏指纹识别系统。
