专利号: 2019218922365
申请人: 韩丹
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

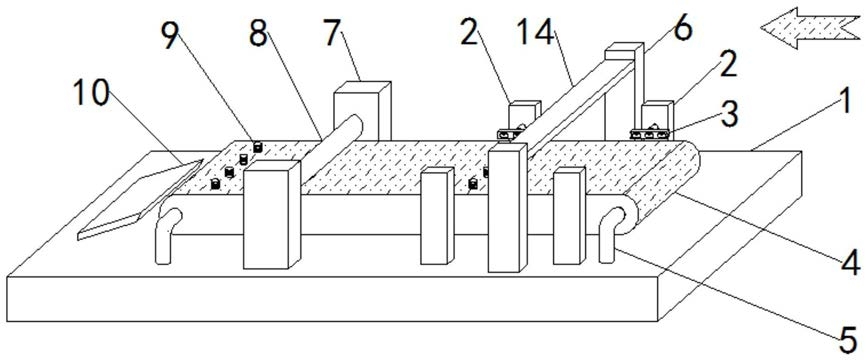

1.一种铝合金生产加工用整平贴膜装置,包括加工台(1)与传送带(4),所述传送带(4)的两端固定安装有支撑架(5),所述支撑架(5)固定安装于加工台(1)的表面,其特征在于:所述加工台(1)包括第一支架(2)、滑槽(3)、第二支架(6)、第三支架(7)、压平锟(8)、限位套(9)、挡板(10)、电动推杆(11)、限位滑轮(12)、连接轴(13)、连接架(14)、滑轨(15)、电动升降杆(16)、薄膜筒(17)、固定夹(18),所述加工台(1)以传送带(4)为中心的两端固定安装有第一支架(2),所述第一支架(2)的靠近传送带(4)一侧固定安装有电动推杆(11),所述电动推杆(11)的尾端固定安装有滑槽(3),所述滑槽(3)的表面滑动安装有限位滑轮(12),所述加工台(1)以传送带(4)为中心的两端中间固定安装有第二支架(6),所述第二支架(6)的顶端固定连接有连接架(14),所述连接架(14)的两端底面固定连接有电动升降杆(16),所述电动升降杆(16)的底端固定连接有固定夹(18),所述固定夹(18)活动连接于连接轴(13)的中间,所述连接轴(13)的中间活动安装有薄膜筒(17),所述连接轴(13)活动连接于滑轨(15)的表面,所述滑轨(15)固定安装于第二支架(6)的表面,所述加工台(1)以传送带(4)为中心的两端的尾端固定安装有第三支架(7),所述第三支架(7)的表面滚动安装有压平锟(8),所述加工台(1)的尾端固定安装有挡板(10)。

2.根据权利要求1所述的一种铝合金生产加工用整平贴膜装置,其特征在于:所述传送带(4)的表面固定安装有若干组限位套(9),且限位套(9)为弹簧材质。

3.根据权利要求1所述的一种铝合金生产加工用整平贴膜装置,其特征在于:所述第一支架(2)设有对称四组,位于第二支架(6)的两端。

4.根据权利要求1所述的一种铝合金生产加工用整平贴膜装置,其特征在于:所述限位滑轮(12)在每组滑槽(3)的表面上滑动安装有3-5组,且每组限位滑轮(12)至传送带(4)表面的水平距离为3-5cm。

5.根据权利要求1所述的一种铝合金生产加工用整平贴膜装置,其特征在于:所述挡板(10)为倾斜挡板,且挡板(10)的一端位于传送带(4)的水平线后方2-4cm处。

6.根据权利要求1所述的一种铝合金生产加工用整平贴膜装置,其特征在于:所述固定夹(18)的两端为卡扣,通过卡扣对连接轴(13)进行可拆卸的夹取。
