专利号: 2019219024330
申请人: 苏州巨义乐电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

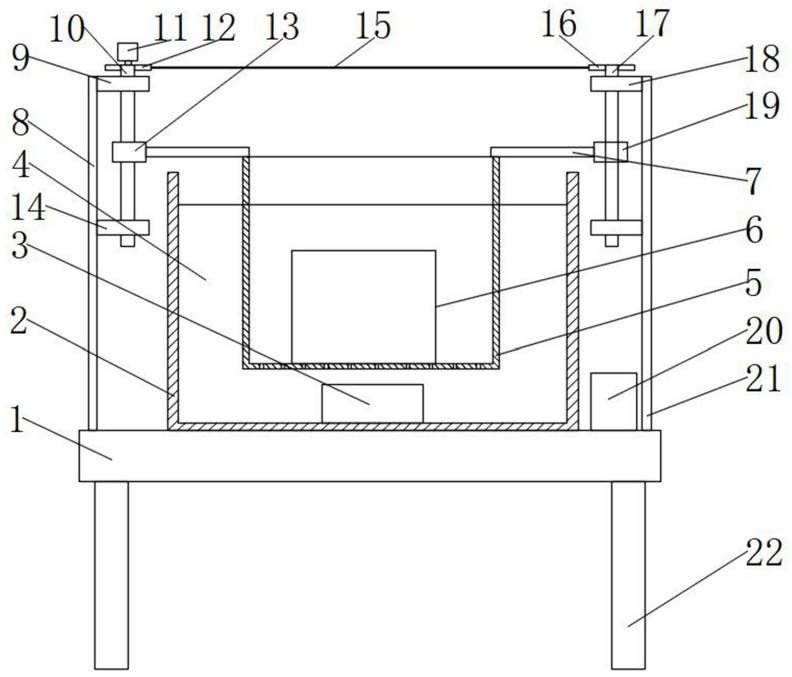

1.一种塑胶件超声波去毛刺装置,包括底座(1),其特征在于:所述底座(1)的上表面固定连接有水槽(2),所述水槽(2)的内部固定连接有超声波换能器(3),所述水槽(2)的内部且位于超声波换能器(3)的上方固定连接有升降槽(5),所述升降槽(5)的内部固定连接有置物架(6),所述升降槽(5)的顶部固定连接有连接板(7),所述底座(1)的上表面且位于水槽(2)的左侧固定连接有第一支撑架(8),所述第一支撑架(8)的外表面固定连接有第一支撑板(9),所述第一支撑板(9)的内部活动连接有第一丝杠(10),所述第一丝杠(10)的上端固定连接有电机(11),所述第一丝杠(10)的外表面固定连接有第一带轮(12),所述第一丝杠(10)的外表面且位于第一带轮(12)的下方固定连接有第一丝杠螺母(13),所述底座(1)的上表面且位于水槽(2)的右侧固定连接有超声波发生器(20),所述底座(1)的上表面且位于超声波发生器(20)的右方固定连接有第二支撑架(21),所述第二支撑架(21)的外表面固定连接有第三支撑板(18),所述第三支撑板(18)的内部固定连接有第二丝杠(17),所述第二丝杠(17)的上端固定连接有第二带轮(16),所述第二丝杠(17)的外表面固定连接有第二丝杠螺母(19)。

2.根据权利要求1所述的一种塑胶件超声波去毛刺装置,其特征在于:所述第一带轮(12)通过皮带(15)与第二带轮(16)传动连接,所述第一带轮(12)通过键与第一丝杠(10)固定连接。

3.根据权利要求1所述的一种塑胶件超声波去毛刺装置,其特征在于:所述置物架(6)包括承载板(601),所述承载板(601)的上表面固定连接有隔板(602),所述隔板(602)的两侧固定连接有载物板(603),所述承载板(601)的底部固定连接有底脚(604)。

4.根据权利要求1所述的一种塑胶件超声波去毛刺装置,其特征在于:所述水槽(2)的内部设置有切削液(4),所述切削液(4)的内部设置有研磨粉,所述升降槽(5)的底部固定设置有漏水孔。

5.根据权利要求1所述的一种塑胶件超声波去毛刺装置,其特征在于:所述第一丝杠螺母(13)与连接板(7)固定连接,所述第二丝杠螺母(19)与连接板(7)固定连接。

6.根据权利要求1所述的一种塑胶件超声波去毛刺装置,其特征在于:所述第一丝杠(10)的外表面且位于第一丝杠螺母(13)的下方活动连接有第二支撑板(14),所述第一丝杠(10)通过轴承(23)与第一支撑板(9)和第二支撑板(14)活动连接。

7.根据权利要求1所述的一种塑胶件超声波去毛刺装置,其特征在于:所述底座(1)的底部固定连接有支撑柱(22),所述支撑柱(22)的数量共有四个,四个所述支撑柱(22)均匀分布在底座(1)的底部。

8.根据权利要求3所述的一种塑胶件超声波去毛刺装置,其特征在于:所述载物板(603)的数量具有多个,多个所述载物板(603)采用镂空结构。
