专利号: 2019219026459
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

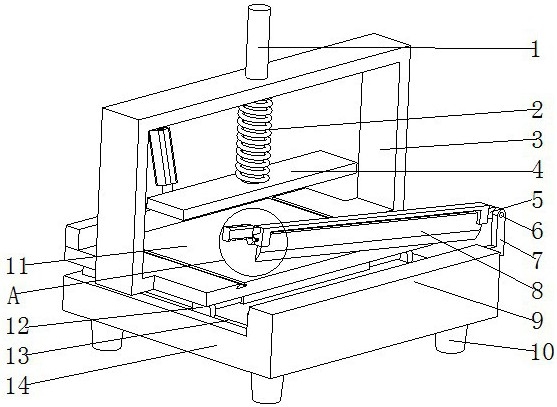

1.一种财务报表装订用纸张裁切装置,包括压板(4)、裁切刀(8)、放置板(11)和固定板(14),其特征在于:固定板(14)的一侧顶部固定连接有裁切板(9),同时固定板(14)另一侧的上方设置有放置板(11),放置板(11)的正上方设置有压板(4),裁切板(9)的正上方设置有裁切刀(8),裁切刀(8)的上方对齐设置有安装杆(22),安装杆(22)的底部两端对称设置有卡块(23),且裁切刀(8)的两端分别滑动卡合在卡块(23)中,放置板(11)的顶部一侧设置有定位板(16),定位板(16)一侧侧面的中心位置固定设置有推动把手(15),定位板(16)和裁切刀(8)分别位于压板(4)的两侧。

2.根据权利要求1所述的一种财务报表装订用纸张裁切装置,其特征在于:固定板(14)的底部四个拐角上均固定设置有脚垫(10),固定板(14)的顶面上沿中心线对称设置有导向槽(13),导向槽(13)与裁切板(9)为垂直设置。

3.根据权利要求1所述的一种财务报表装订用纸张裁切装置,其特征在于:放置板(11)的底面上沿中心线对称设置有两个连接条(18),连接条(18)中滑动套合有转动柱(19),转动柱(19)的两端固定连接有滚轮(12),且滚轮(12)滑动卡合在导向槽(13)中。

4.根据权利要求1所述的一种财务报表装订用纸张裁切装置,其特征在于:安装杆(22)的一端侧面上固定连接有按压把手(24),同时安装杆(22)另一端侧面上固定连接有固定块(5)。

5.根据权利要求4所述的一种财务报表装订用纸张裁切装置,其特征在于:按压把手(24)下方的卡块(23)上螺旋连接有锁紧螺栓(25),锁紧螺栓(25)的一端与裁切刀(8)接触,固定块(5)下方一侧的裁切板(9)上固定连接有固定条(7),固定条(7)和固定块(5)之间通过连接柱(6)转动连接。

6.根据权利要求1所述的一种财务报表装订用纸张裁切装置,其特征在于:放置板(11)中心位置的上方设置有安装架(3),安装架(3)的下端固定连接在放置板(11)的两侧侧面上,压板(4)的顶部中心位置固定连接有导向柱(1),导向柱(1)滑动套合在安装架(3)上,安装架(3)和压板(4)之间位置的导向柱(1)上滑动套合有压缩弹簧(2)。

7.根据权利要求1所述的一种财务报表装订用纸张裁切装置,其特征在于:放置板(11)的顶面上沿中心线对称设置有T形滑动槽(21),定位板(16)的底部两侧对称设置有T形滑动条(17),T形滑动条(17)滑动卡合在T形滑动槽(21)中,T形滑动槽(21)和裁切板(9)为垂直设置。

8.根据权利要求1所述的一种财务报表装订用纸张裁切装置,其特征在于:定位板(16)的顶面中心位置设置有固定螺栓(20),固定螺栓(20)的下端穿过定位板(16)延伸至定位板(16)的下方与放置板(11)接触,固定螺栓(20)与定位板(16)之间螺旋连接。
