专利号: 201921921120X
申请人: 河南省发达起重机有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

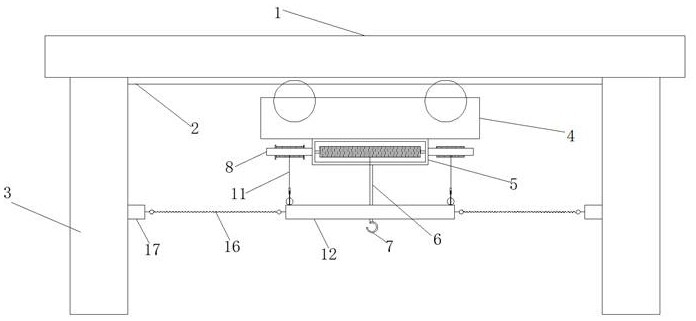

1.一种提升稳定的单梁龙门起重机,包括主梁(1)、导轨(2)、支腿(3)、运行小车(4)、卷扬机(5)、钢丝绳一(6)和吊钩(7),其特征在于:所述的卷扬机(5)的两端固定连接有防摆动装置,防摆动装置包括水平设置的支撑架(8),支撑架(8)内转动连接有水平设置的连接轴(9),支撑架(8)上固定安装有为连接轴(9)提供动力的减速电机(19),连接轴(9)上固定连接有滚筒(10),滚筒(10)上缠绕有钢丝绳二(11),两个钢丝绳二(11)的底部连接有防摆动架(12),防摆动架(12)位于卷扬机(5)的下方,防摆动架(12)内设置有多个套装的套筒一(13),每个套筒一(13)之间通过压缩弹簧(14)连接,最外层的套筒一(13)与防摆动架(12)之间固定连接有固定杆(15),钢丝绳一(6)贯穿最内侧的套筒一(13),并延伸至防摆动架(12)的下方,钢丝绳一(6)的底部与吊钩(7)连接,防摆动架(12)的两端部连接有拉伸弹簧(16),支腿(3)相对的两个侧面分别滑动连接有滑块(17),拉伸弹簧(16)的一端与防摆动架(12)的端部相连接,另一端与滑块(17)相连接。

2.根据权利要求1所述的提升稳定的单梁龙门起重机,其特征在于:所述的连接轴(9)上安装有齿轮一(20),减速电机(19)的输出轴上安装有与齿轮一(20)相啮合的齿轮二(18)。

3.根据权利要求1所述的提升稳定的单梁龙门起重机,其特征在于:所述的支撑架(8)为矩形框架结构。

4.根据权利要求1所述的提升稳定的单梁龙门起重机,其特征在于:所述的防摆动架(12)的顶部连接有竖向设置的吊环螺丝(21),防摆动架(12)的顶面的两端部固定连接有倾斜设置的连接杆(22),两个连接杆(22)之间固定连接有竖向设置的套筒二(23),钢丝绳二(11)贯穿套筒二(23)并延伸至与吊环螺丝(21)相连接,吊环螺丝(21)设置在两个套筒二(23)之间。

5.根据权利要求4所述的提升稳定的单梁龙门起重机,其特征在于:所述的位于最内侧的套筒一(13)的内层连接有防护层(24),套筒二(23)的内侧也连接有防护层(24)。

6.根据权利要求1所述的提升稳定的单梁龙门起重机,其特征在于:所述的套筒一(13)的数量至少为2个,套筒一(13)的直径从内到外依次增大。

7.根据权利要求1所述的提升稳定的单梁龙门起重机,其特征在于:所述的滚筒(10)的两端部均一体连接有挡板(25)。

8.根据权利要求1所述的提升稳定的单梁龙门起重机,其特征在于:所述的防摆动架(12)的两端部固定连接有水平设置的吊环螺丝(21),滑块(17)的外端部分别固定连接有水平设置的吊环螺丝(21)。
