专利号: 2019219221521
申请人: 苏州格辉自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

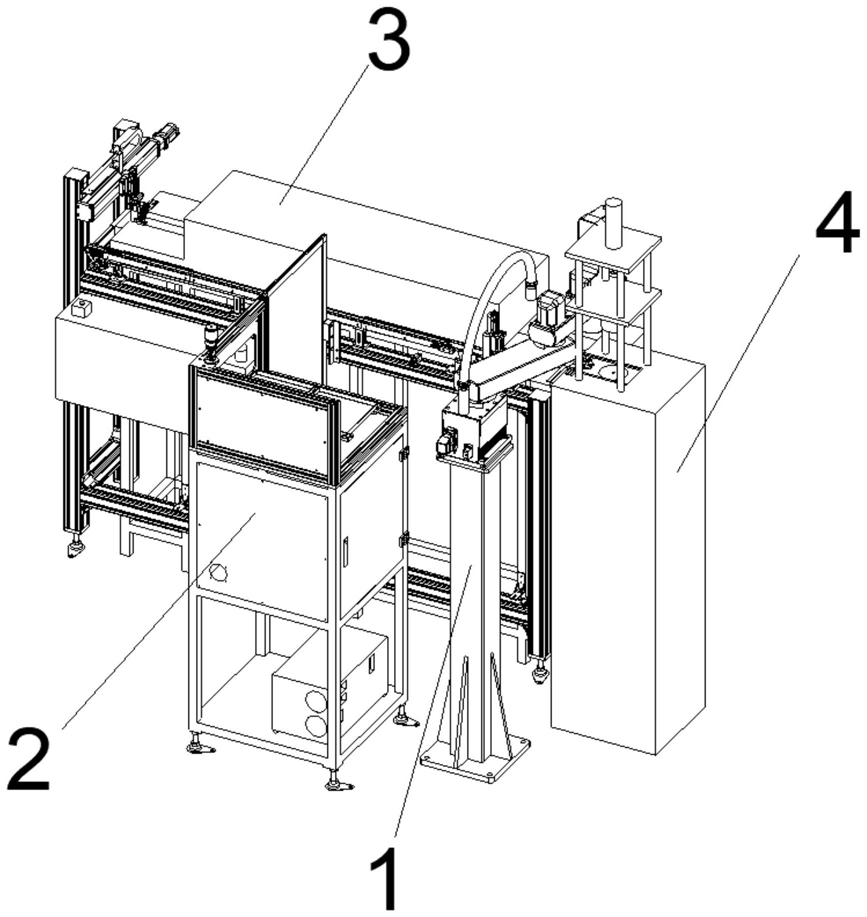

1.机器人码垛装置,包括机械手(1)、码垛周转盘(2)、加热装置(3)和成型机(4),其特征在于:所述码垛周转盘(2)设置在加热装置(3)的侧边,所述成型机(4)设置在加热装置(3)的一端边缘,所述机械手(1)设置在加热装置(3)的一端且位于码垛周转盘(2)和成型机(4)之间,所述机械手(1)的内部固定安装有支撑柱(5),所述支撑柱(5)的顶端活动连接有第一旋转气缸(6),所述机械手(1)的内部位于第一旋转气缸(6)的边缘转动安装有第二旋转气缸(7),所述第二旋转气缸(7)的底部活动连接有产品夹取气爪(8),所述加热装置(3)的内部一端开设有上料气爪(16),所述加热装置(3)的另一端开设有加热线入口(19),所述加热装置(3)的内部侧面设有安全门锁(18),所述加热装置(3)的内部侧面位于加热线入口(19)的固定安装有双工位去毛刺(20),所述加热装置(3)的内部位于双工位去毛刺(20)的边缘固定连接有产品回流线(21),所述加热装置(3)的内部一端侧面边缘固定安装有回流线上料处传感器(12),所述加热装置(3)的内部位于回流线上料处传感器(12)的边缘设有回流线上料入口(11),所述加热装置(3)的内部一端且位于加热线出口(17)的边缘活动安装有滑台气缸(14),所述加热装置(3)的内部位于滑台气缸(14)的下方固定连接有旋转气缸(13),所述加热装置(3)的内部且位于加热线出口(17)的边缘固定安装有出口到料传感器(15),所述旋转气缸(13)的底端固定连接有上料气爪(16),所述成型机(4)的顶部边缘固定安装有产品到位传感器(22),所述成型机(4)的顶部位于产品到位传感器(22)的边缘设有产品(23)。2.根据权利要求1所述的机器人码垛装置,其特征在于:所述产品(23)通过产品夹取气爪(8)与加热装置(3)相活动接触。3.根据权利要求1所述的机器人码垛装置,其特征在于:所述滑台气缸(14)通过旋转气缸(13)与上料气爪(16)相活动连接。4.根据权利要求1所述的机器人码垛装置,其特征在于:所述加热装置(3)的内部一端且靠近加热线出口(17)的中心端设有料斗。5.根据权利要求1所述的机器人码垛装置,其特征在于:所述码垛周转盘(2)的内部顶端固定安装有第一不锈钢料盘(9),所述码垛周转盘(2)的内部位于第一不锈钢料盘(9)的边缘固定连接有第二不锈钢料盘(10)。6.根据权利要求1所述的机器人码垛装置,其特征在于:所述产品(23)通过产品夹取气爪(8)与第一不锈钢料盘(9)和第二不锈钢料盘(10)相接触连接。7.根据权利要求1所述的机器人码垛装置,其特征在于:所述码垛周转盘(2)的外表面设有控制按钮。8.根据权利要求1所述的机器人码垛装置,其特征在于:所述码垛周转盘(2)的外表面设有总电连接端口。
