专利号: 2019219269588
申请人: 唐崇高
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

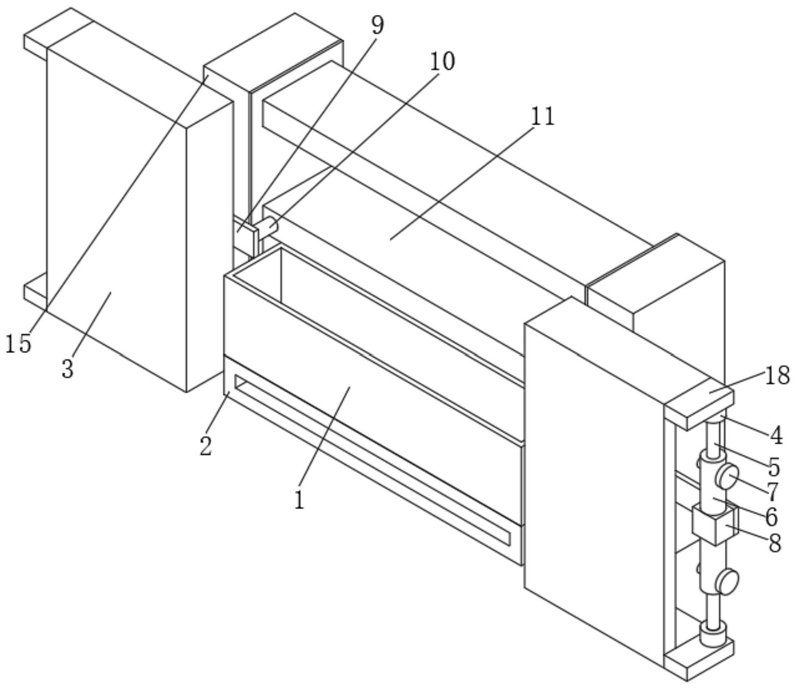

1.一种畜牧养殖用安全栅栏,包括饲料盒(1),其特征在于:所述饲料盒(1)的底部与支架(2)的顶部卡接,所述饲料盒(1)的左侧和右侧均设置有固定座(3),两组所述固定座(3)对称分布,两组所述固定座(3)的左侧和右侧分别与两组延长板(18)固定连接,四组所述延长板(18)中两组延长板(18)位于固定座(3)的顶部,四组所述延长板(18)中另外两组延长板(18)位于固定座(3)的底部,四组所述延长板(18)中位于顶部的延长板(18)的下表面和位于底部的延长板(18)的上表面均与固定管(4)的一端固定连接,所述固定管(4)的另一端均与延长杆(5)的一端滑动连接,所述延长杆(5)的另一端与连接管(6)的一端滑动连接,两组所述连接管(6)的另一端分别与连接块(8)的顶部和底部铰接,所述连接管(6)的外表面设置有固定杆(7),两组所述连接块(8)的后侧分别与两组连杆(9)正面的左侧和右侧固定连接,两组所述连杆(9)背面的左侧和右侧分别与第一转轴(10)的前端转动连接,所述连杆(9)的正面与第二转轴(12)的后端固定连接,所述第二转轴(12)的前端与轴承座(13)的中部卡接,所述轴承座(13)与固定座(3)背面的中部螺接,两组所述第一转轴(10)的后端分别与活动栏杆(11)正面的左侧和右侧固定连接,所述活动栏杆(11)的左侧和右侧均设置有安装座(15),两组安装座(15)对称分布,所述安装座(15)内中部固定连接有两组限位板(17),两组所述限位板(17)分别位于活动栏杆(11)的顶部和底部,所述安装座(15)与盖板(16)卡接,两组所述安装座(15)的顶部分别与固定栏杆(14)的左侧和右侧卡接。

2.根据权利要求1所述的一种畜牧养殖用安全栅栏,其特征在于:所述连接管(6)的外表面开设有过孔,过孔的直径略大于固定杆(7)的直径,所述延长杆(5)外表面的顶部和底部均开设有螺纹孔,所述固定杆(7)的外表面设置有与螺纹孔相配合的外螺纹。

3.根据权利要求1所述的一种畜牧养殖用安全栅栏,其特征在于:所述盖板(16)的表面开设有滑槽,滑槽的长度和宽度分别与活动栏杆(11)的宽度和两组限位板(17)之间的距离相适配。

4.根据权利要求1所述的一种畜牧养殖用安全栅栏,其特征在于:所述饲料盒(1)的长度略小于两组连杆(9)之间的距离,所述饲料盒(1)和支架(2)的高度均与活动栏杆(11)的高度相配合。

5.根据权利要求1所述的一种畜牧养殖用安全栅栏,其特征在于:所述安装座(15)的表面开设有两组栏杆槽,栏杆槽长度和宽度分布与固定栏杆(14)的长度和宽度相适配。

6.根据权利要求1所述的一种畜牧养殖用安全栅栏,其特征在于:所述固定座(3)的后侧均匀设置有四组吊环,吊环与吊帘的四角卡接,吊帘为防水布料。
