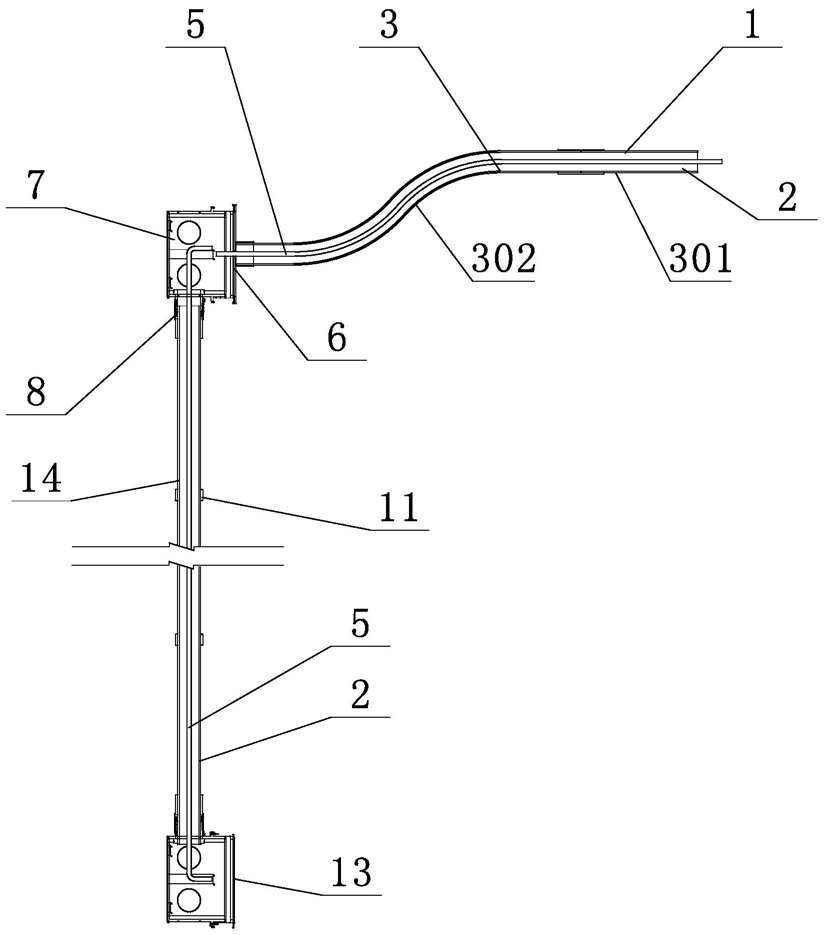

1.一种隔墙管线模块,其特征是,包括,
模块化设置的底盒(7);
布线管,所述布线管包括设置在底盒(7)之间的第一线管(14)和用于顶面布线的顶面线管(2);
转接组件(3),所述顶面线管(2)与底盒(7)通过转接组件(3)转接;
用于封堵安装底盒(7)的盖板(6)。
2.根据权利要求1所述的一种隔墙管线模块,其特征是,所述盖板(6)设置为分体式结构,所述盖板(6)包括第一带孔面板(601)和第二带孔面板(602),所述第一带孔面板(601)和第二带孔面板(602)之间设置有快速对接结构。
3.根据权利要求2所述的一种隔墙管线模块,其特征是,所述第一带孔面板(601)和第二带孔面板(602)之间设置有所述第一带孔面板(601)上设置有插片结构(603),所述第二带孔面板(602)上设置有插槽结构(604)。
4.根据权利要求2所述的一种隔墙管线模块,其特征是,在所述第一带孔面板(601)和第二带孔面板(602)上分别设置有凹陷结构(606),所述凹陷结构(606)套设在底盒(7)上。
5.根据权利要求2所述的一种隔墙管线模块,其特征是,所述第一带孔面板(601)和第二带孔面板(602)上分别设置有半孔结构(605)。
6.根据权利要求1所述的一种隔墙管线模块,其特征是,所述转接组件(3)包括转接管(4),所述转接管(4)设置为弯曲结构,所述转接管(4)一端与底盒(7)连接,另一端与顶面线管(2)连接。
7.根据权利要求1所述的一种隔墙管线模块,其特征是,所述转接组件(3)还包括直接管(301),所述直接管(301)一端与转接管(4)插接,另一端与顶面线管(2)插接。
8.根据权利要求1所述的一种隔墙管线模块,其特征是,所述底盒(7)上设有安装孔,在所述底盒(7)内部设置有管线定位结构,所述底盒(7)外侧壁上设置有固定凸起,所述固定凸起上设置有连接孔。
9.根据权利要求1至8任意一项所述的一种隔墙管线模块,其特征是,所述底盒(7)内设置有用于实现导线快速连接的快速连接器(15)。
