专利号: 2019219297728
申请人: 昆山众锐祥精密模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

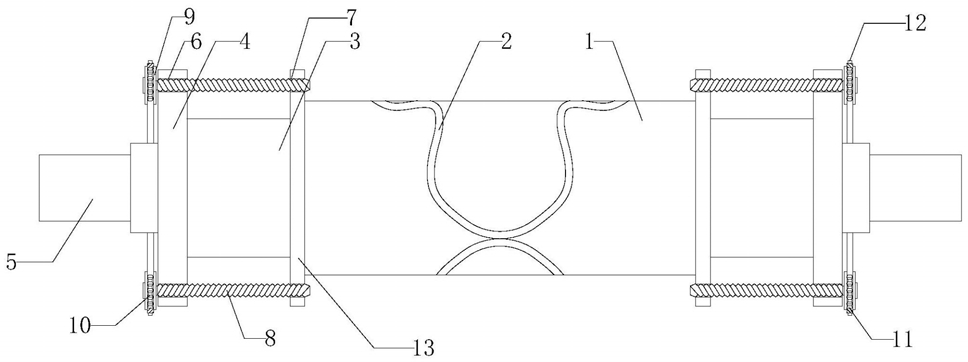

1.一种尿不湿成型的辊切刀模具,包括辊切刀本体,其特征在于:

所述辊切刀本体包括滑杆、第一连接板和第二连接板,所述辊切刀本体内部呈中空结构,所述第二连接板共有两块,两块所述第二连接板分别固定在所述辊切刀本体的左右两端,所述辊切刀本体左右两端均贯通所述第二连接板,所述滑杆共有两根,两根所述滑杆对称滑动连接在所述辊切刀本体内部的左右两侧,左侧的所述滑杆右端开有连接槽,右侧的所述滑杆左端固定有连接条,所述连接条左端延伸到所述连接槽内部与所述连接槽滑动连接;

左侧的所述滑杆左端和右侧的所述滑杆右端分别穿过左右两块所述第二连接板,所述第一连接板共有两块,两块所述第一连接板分别固定在左侧的所述滑杆左端和右侧的所述滑杆右端,每块所述第二连接板左端外侧均呈环形均匀贯通有至少四个第二螺孔,每块所述第一连接板左端外侧均呈环形均匀贯通有至少四个第一螺孔,同侧左右同一水平线的所述第一螺孔与所述第二螺孔之间转动连接有螺杆,每根所述螺杆远离所述第二螺孔的一端均延伸出所述第一螺孔,每根所述螺杆远离所述第二螺孔的一端外部均固定有外齿环,同侧的所有所述外齿环外部传动连接有内齿环。

2.如权利要求1所述的一种尿不湿成型的辊切刀模具,其特征在于:所述辊切刀本体外壁固定有成型框,每块所述第一连接板远离所述滑杆的一端中间均固定有连接杆。

3.如权利要求1所述的一种尿不湿成型的辊切刀模具,其特征在于:所述连接条和所述连接槽均呈十字型结构,所述连接条的长度与所述连接槽的凹入深度相等。

4.如权利要求1所述的一种尿不湿成型的辊切刀模具,其特征在于:所述内齿环外壁呈环形均匀固定连接有至少四块凸条。

5.如权利要求1所述的一种尿不湿成型的辊切刀模具,其特征在于:所述第一螺孔的数量和分布与所述第二螺孔的数量和分布一一对应。

6.如权利要求1所述的一种尿不湿成型的辊切刀模具,其特征在于:每根所述螺杆远离所述第二螺孔的一端外部均固定有一对挡板,每对所述挡板均位于所述外齿环左右两侧与所述外齿环固定连接,所述内齿环与所述挡板相接触。
