专利号: 2019219320955
申请人: 武汉汇霖知识产权服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

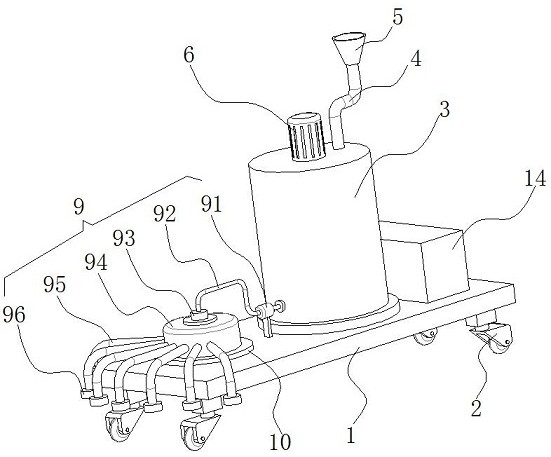

1.一种土壤污染修复剂施撒装置,包括底板(1),所述底板(1)底部的四角位置均固定安装有万向轮(2),其特征在于,所述底板(1)顶部的一端固定安装有药箱(3),所述药箱(3)顶部的外延固定安装有进料管(4),所述进料管(4)的底部固定安装有投料斗(5),所述药箱(3)顶部的中心位置固定安装有伺服电机(6),所述伺服电机(6)的输出轴贯穿药箱(3)的顶壁,且固定连接有搅拌轴(7),所述搅拌轴(7)位于药箱(3)的内部,所述搅拌轴(7)上固定安装有若干搅拌叶(8),所述搅拌叶(8)在水平方向上环绕着搅拌轴(7)均匀分布,所述搅拌叶(8)在竖直方向上等距分布在搅拌轴(7)上,所述底板(1)的底部与搅拌轴(7)同轴固定连接有第一带轮(11),所述底板(1)底部的一端通过转轴转动连接有第二带轮(12),所述第二带轮(12)与第一带轮(11)通过皮带传动连接,所述底板(1)的顶部与第二带轮(12)同轴固定连接有转盘(10),所述转盘(10)与底板(1)转动连接,所述转盘(10)的顶部安装有喷药组件(9)。

2.根据权利要求1所述的一种土壤污染修复剂施撒装置,其特征在于,所述喷药组件

(9)包括药泵(91)、导药管(92)、转接头(93)、储药筒(94)、喷药管(95)和喷头(96),所述药泵(91)固定安装在底板(1)上,所述药泵(91)的进口端通过导管与药箱(3)接通,所述药泵(91)的出口端与导药管(92)固定连接,所述导药管(92)的出口端与转接头(93)接通,且与转接头(93)转动连接,所述转接头(93)固定安装在储药筒(94)上,所述储药筒(94)固定安装在转盘(10)上,所述喷药管(95)均匀分布在储药筒(94)上,所述喷头(96)固定安装在相应的喷药管(95)的出口端。

3.根据权利要求1所述的一种土壤污染修复剂施撒装置,其特征在于,所述药箱(3)内部的底端安装有刮板(13),所述刮板(13)固定安装在搅拌轴(7)上。

4.根据权利要求1所述的一种土壤污染修复剂施撒装置,其特征在于,所述底板(1)的顶部固定安装有供电装置(14),所述供电装置(14)的输出端通过导线与伺服电机(6)电性连接。
