专利号: 2019219334642
申请人: 王丽
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-10-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

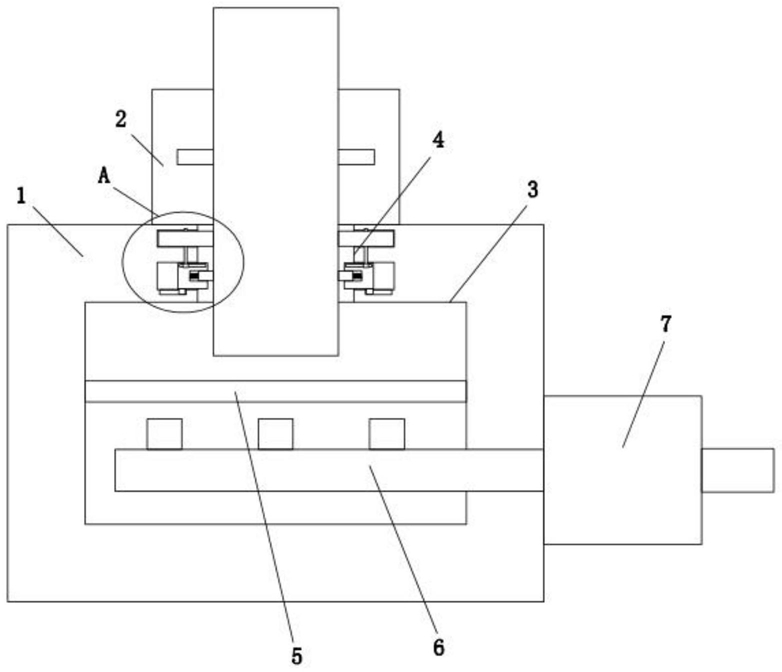

1.一种PVC阻燃管生产用切割设备,包括固定座(1),其特征在于,所述固定座(1)的顶部滑动安装有切割机(2),固定座(1)上开设有固定腔(3),固定腔(3)的顶部内壁上开设有固定孔(4),所述固定孔(4)内活动安装有PVC管,固定腔(3)内固定安装有滤板(5),固定腔(3)的一侧内壁上开设有安装孔,安装孔内固定安装有连接管(6),连接管(6)位于滤板(5)的底部,连接管(6)上固定连接有多个收集管,所述固定座(1)的一侧固定安装有鼓风机(7),连接管(6)的一端固定连接在鼓风机(7)的进风口上,固定孔(4)的两侧内壁上均开设有固定槽(10),两个固定槽(10)内均滑动安装有移动座(11),两个移动座(11)相互靠近的一侧均开设有压簧槽,两个压簧槽内均滑动安装有夹持座(12),两个夹持座(12)均与PVC管相接触,两个夹持座(12)相互远离的一侧均焊接有压簧(13),两个压簧(13)相互远离的一端均焊接在对应的两个压簧槽内。

2.根据权利要求1所述的一种PVC阻燃管生产用切割设备,其特征在于,所述固定孔(4)的两侧内壁上均开设有凹槽(8),两个凹槽(8)内均转动安装有转轮(9),两个转轮(9)均与PVC管相接触,两个凹槽(8)的底部内壁上均开设有转动孔。

3.根据权利要求2所述的一种PVC阻燃管生产用切割设备,其特征在于,两个转动孔内均转动安装有连接杆(14),两个连接杆(14)的顶端均固定安装在对应的两个转轮(9)上,两个连接杆(14)的底端均固定安装有齿轮(15),两个移动座(11)的一侧均固定连接有齿条,齿轮(15)与对应的齿条啮合。

4.根据权利要求1所述的一种PVC阻燃管生产用切割设备,其特征在于,所述固定槽(10)的一侧内壁上开设有滑槽,移动座(11)的一侧固定安装有滑块,滑块滑动安装在滑槽内。

5.根据权利要求2所述的一种PVC阻燃管生产用切割设备,其特征在于,所述凹槽(8)的一侧内壁上开设有转动槽,转轮(9)的一侧固定安装有转动块,转动块转动安装在转动槽内。
