专利号: 2019219356995
申请人: 西安康倍机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

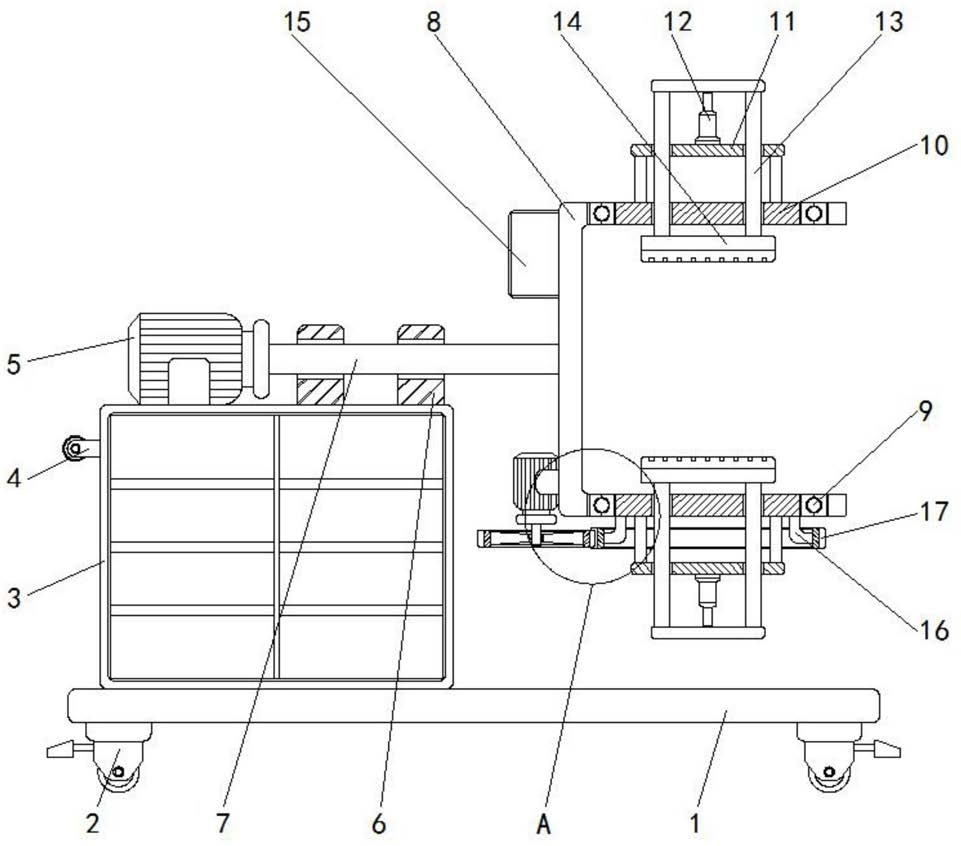

1.一种航空设备维修用辅助设备,包括基板(1),其特征在于:所述基板(1)的底部固定安装有万向轮(2),所述基板(1)的顶部固定安装有存储柜(3),所述存储柜(3)的左侧固定安装有推杆(4),所述存储柜(3)的顶部固定安装有第一伺服电机(5),所述存储柜(3)的顶部且位于第一伺服电机(5)的右侧固定安装有轴承座(6),所述第一伺服电机(5)的输出轴上套接有贯穿并延伸至轴承座(6)右侧的转轴(7),所述转轴(7)的右侧固定安装有旋转架(8),所述旋转架(8)的顶部和底部均固定安装有转盘(9),所述转盘(9)的内壁固定安装有安装板(10),所述安装板(10)的相背侧均固定安装有第一导向架(11),所述第一导向架(11)的相背侧均固定安装有电动推杆(12),所述电动推杆(12)的相背侧均固定安装有贯穿并延伸至安装板(10)相对侧的第二导向架(13),所述第二导向架(13)的相对侧均固定安装有夹板(14),所述旋转架(8)的左侧且位于转轴(7)的上方固定安装有配重块(15),所述安装板(10)底部且位于旋转架(8)的下方固定安装有支架(16),所述支架(16)的外壁套接有齿轮盘(17),所述旋转架(8)的左侧且位于转轴(7)的下方固定安装有第二伺服电机(18),所述第二伺服电机(18)的输出轴上套接有与齿轮盘(17)相啮合的传动齿轮(19)。

2.根据权利要求1所述的一种航空设备维修用辅助设备,其特征在于:所述万向轮(2)的数量为四个,四个所述万向轮(2)在基板(1)的底部呈矩形阵列分布,所述万向轮(2)的内部活动安装有制动阀。

3.根据权利要求1所述的一种航空设备维修用辅助设备,其特征在于:所述存储柜(3)的内壁固定安装有隔板,所述推杆(4)的外壁套接有增阻橡胶套,所述增阻橡胶套为丁腈橡胶。

4.根据权利要求1所述的一种航空设备维修用辅助设备,其特征在于:所述存储柜(3)的顶部且位于第一伺服电机(5)的正面和背面均固定安装有第一固定块,所述旋转架(8)的左侧且位于第二伺服电机(18)的正面和背面均固定安装有第二固定块。

5.根据权利要求1所述的一种航空设备维修用辅助设备,其特征在于:所述轴承座(6)和转盘(9)的数量均为两个,两个所述转盘(9)在旋转架(8)上以转轴(7)为对称轴呈对侧分布。

6.根据权利要求1所述的一种航空设备维修用辅助设备,其特征在于:所述夹板(14)的相对侧均固定安装有垫板,所述垫板的相对侧均开设有防滑槽。
