专利号: 2019219365284
申请人: 西安康倍机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

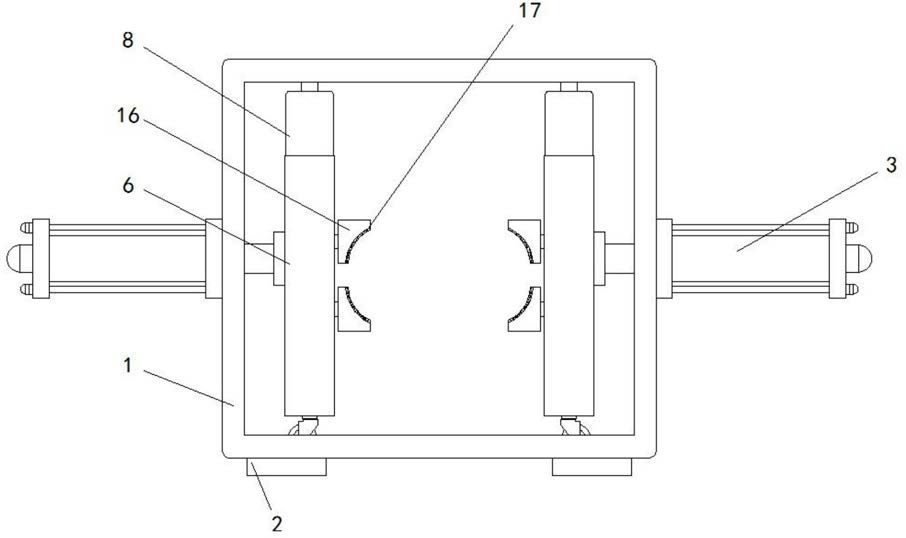

1.一种航空设备维修用零件夹持固定机构,包括壳体(1),其特征在于:所述壳体(1)的底部固定连接有支撑脚(2),所述壳体(1)的左右两侧均固定连接有气缸(3),所述壳体(1)的内底壁开设有滑道(4),所述壳体(1)的内顶壁开设有滑槽(5),所述壳体(1)的内部且位于气缸(3)输出轴上固定连接有活动箱(6),所述活动箱(6)的底部固定连接有滑轮(7),所述活动箱(6)的顶部固定连接有电机箱(8),所述电机箱(8)的内部固定安装有旋转电机(9),所述电机箱(8)的顶部固定连接有滑块(10),所述活动箱(6)的内壁固定安装有旋转轴承(11),所述旋转轴承(11)的内部活动安装有旋转丝杆(12),所述旋转丝杆(12)的外部螺纹连接有数量为两个的活动轴(13),两个所述活动箱(6)相对的一侧均开设有贯穿槽(14),所述活动轴(13)靠近贯穿槽(14)的一侧固定连接有连接板(15),所述连接板(15)远离活动轴(13)的一侧固定连接有夹块(16),所述夹块(16)的内壁固定连接有接触垫(17)。

2.根据权利要求1所述的一种航空设备维修用零件夹持固定机构,其特征在于:所述支撑脚(2)的底部开设有契合槽,契合槽的内部固定安装有契合垫,契合垫为增阻橡胶垫。

3.根据权利要求1所述的一种航空设备维修用零件夹持固定机构,其特征在于:所述滑道(4)与滑轮(7)相适配,所述滑道(4)的内部活动连接有滑轮(7)。

4.根据权利要求1所述的一种航空设备维修用零件夹持固定机构,其特征在于:所述滑槽(5)与滑块(10)的尺寸相适配,所述滑槽(5)的内部活动连接有滑块(10)。

5.根据权利要求1所述的一种航空设备维修用零件夹持固定机构,其特征在于:所述旋转丝杆(12)通过旋转轴承(11)延伸至电机箱(8)的内部,所述旋转电机(9)的输出轴上固定连接有旋转丝杆(12)。

6.根据权利要求1所述的一种航空设备维修用零件夹持固定机构,其特征在于:所述旋转丝杆(12)的外部开设有两个相反的螺纹槽,两个相反螺纹槽的外部分别螺纹连接有活动轴(13)。

7.根据权利要求1所述的一种航空设备维修用零件夹持固定机构,其特征在于:所述贯穿槽(14)的宽度大于连接板(15)的宽度,连接板(15)通过贯穿槽(14)延伸至活动箱(6)的外部。
