专利号: 2019219383136
申请人: 河北岱洛新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

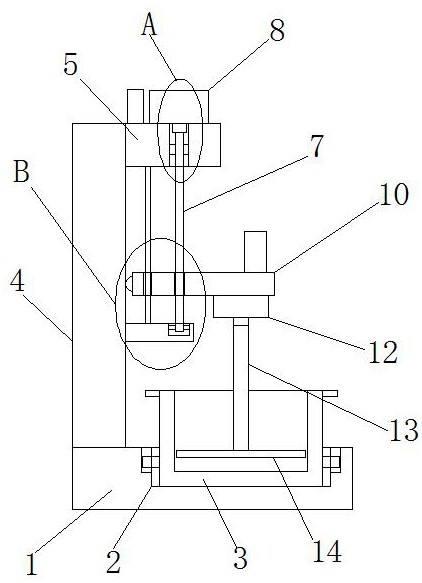

1.一种纳米粉末研磨机,包括底座(1),其特征在于,所述底座(1)的顶部开设有放置槽(2),放置槽(2)内放置有研磨桶(3),研磨桶(3)的顶部延伸至放置槽(2)外,研磨桶(3)的顶部为开口,底座(1)的顶部固定安装有位于研磨桶(3)一侧的支撑座(4),支撑座(4)的一侧固定安装有位于研磨桶(3)上方的固定座(5),固定座(5)的顶部开设有安装孔(6),安装孔(6)内转动安装有螺纹杆(7),固定座(5)的顶部固定安装有第一伺服电机(8),第一伺服电机(8)的输出轴延伸至安装孔(6)内,且与螺纹杆(7)的顶端固定连接,固定座(5)的下方设有固定安装在支撑座(4)上的安装座(9),固定座(5)与安装座(9)之间设有滑座(10),滑座(10)的顶部开设有螺纹孔(11),螺纹杆(7)的底端贯穿螺纹孔(11),且转动安装在安装座(9)的顶部,螺纹杆(7)与螺纹孔(11)螺纹连接,滑座(10)的底部固定安装有第二伺服电机(12),第二伺服电机(12)的输出轴上固定安装有转轴(13),转轴(13)的底端延伸至研磨桶(3)内,且固定安装有研磨片(14)。

2.根据权利要求1所述的一种纳米粉末研磨机,其特征在于,所述放置槽(2)的两侧内壁上均开设有顶部为开口的定位槽,研磨桶(3)的两侧对称固定安装有定位块,两个定位块相互远离的一侧分别滑动安装在两个定位槽内。

3.根据权利要求1所述的一种纳米粉末研磨机,其特征在于,所述安装孔(6)内固定安装有第一轴承,第一轴承转动套设在螺纹杆(7)上。

4.根据权利要求1所述的一种纳米粉末研磨机,其特征在于,所述支撑座(4)与螺纹杆(7)之间设有滑动安装在滑座(10)内的定位杆,定位杆的两端均延伸至滑座(10)外,且分别固定安装在固定座(5)的底部和安装座(9)的顶部。

5.根据权利要求1所述的一种纳米粉末研磨机,其特征在于,所述安装座(9)的顶部开设有安装槽,螺纹杆(7)的底端延伸至安装槽内,安装槽内固定安装有第二轴承,第二轴承转动套设在螺纹杆(7)上。

6.根据权利要求1所述的一种纳米粉末研磨机,其特征在于,所述研磨桶(3)的两侧对称固定安装有位于底座(1)上方的把手,滑座(10)靠近支撑座(4)的一侧嵌套有滚珠,滚珠与支撑座(4)相接触,固定座(5)的顶部固定安装有位于第一伺服电机(8)一侧的第一控制器,滑座(10)的顶部固定安装有第二控制器,第一控制器与第二控制器的型号均为GT-JDG6-180Z,第一伺服电机(8)与第二伺服电机(12)的型号均为90st-m02430。
