专利号: 2019219457106
申请人: 萍乡市昊磁电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

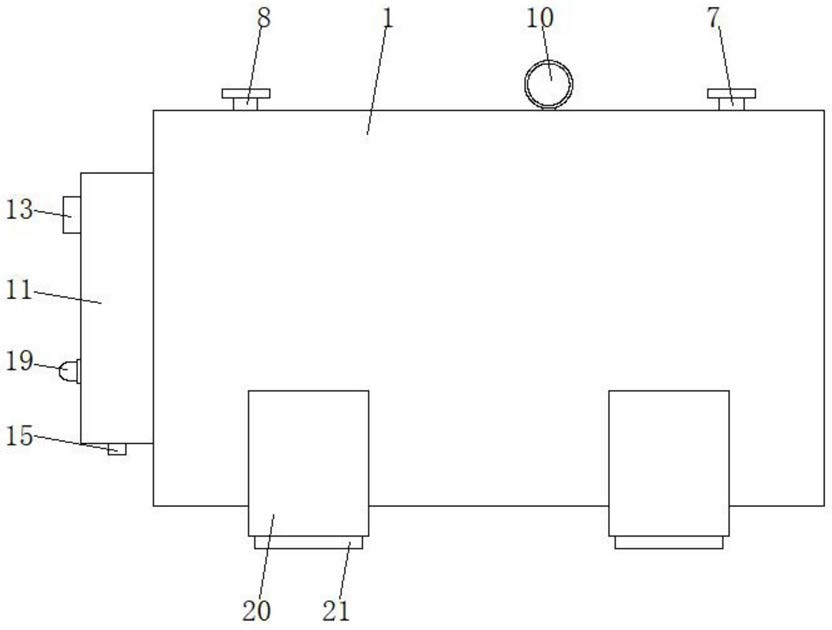

1.一种贮气罐的安全防护装置,包括外壳一(1),其特征在于:所述外壳一(1)的内部设置有内壳(2),所述内壳(2)的内壁固定连接有橡胶圈一(3),所述内壳(2)的表面固定连接有橡胶圈二(4),所述橡胶圈一(3)的内部固定连接有减震弹簧一(5),所述减震弹簧一(5)远离橡胶圈一(3)的一端贯穿橡胶圈一(3)并延伸至橡胶圈二(4)的内部,所述内壳(2)的两侧均固定连接有减震弹簧二(6),所述减震弹簧二(6)远离内壳(2)的一侧与外壳一(1)的内壁固定连接,所述内壳(2)顶部的两侧分别连通有进气管(7)和排气管(8),所述进气管(7)和排气管(8)的顶部均贯穿外壳一(1)并延伸至外壳一(1)的外部,所述进气管(7)位于排气管(8)的右侧,所述进气管(7)和排气管(8)的内部均固定连接有电磁密封阀(9),所述外壳一(1)的顶部设置有位于进气管(7)和排气管(8)之间的压力表(10),所述压力表(10)的检测头依次贯穿外壳一(1)和内壳(2)并与内壳(2)的顶部连通。

2.根据权利要求1所述的一种贮气罐的安全防护装置,其特征在于:所述外壳一(1)的左侧固定连接有外壳二(11),所述外壳二(11)的内部固定连接有气压传感器(12),所述气压传感器(12)的检测头依次贯穿外壳二(11)、外壳一(1)和内壳(2)并延伸至内壳(2)的内部,所述外壳二(11)的左侧固定连接有蜂鸣器(13),所述蜂鸣器(13)与气压传感器(12)电性连接。

3.根据权利要求2所述的一种贮气罐的安全防护装置,其特征在于:所述外壳二(11)的内部固定连接有位于气压传感器(12)底部的蓄电池(14),所述外壳二(11)的底部固定连接有充电接口(15),所述蓄电池(14)分别与气压传感器(12)和充电接口(15)电性连接。

4.根据权利要求1所述的一种贮气罐的安全防护装置,其特征在于:所述内壳(2)的表面固定连接有隔温板(16),所述内壳(2)的内部固定连接有防腐板(17),所述隔温板(16)和防腐板(17)分别位于进气管(7)、排气管(8)和橡胶圈二(4)的外部。

5.根据权利要求2所述的一种贮气罐的安全防护装置,其特征在于:所述外壳二(11)的内部固定连接有位于蓄电池(14)背面的电瓶测试仪(18),所述外壳二(11)的正面固定连接有位于蜂鸣器(13)底部的警示灯(19),所述电瓶测试仪(18)分别与蓄电池(14)和警示灯(19)电性连接。

6.根据权利要求1所述的一种贮气罐的安全防护装置,其特征在于:所述外壳一(1)的底部固定连接有支架(20),所述支架(20)的内部固定连接有橡胶垫(21),所述橡胶垫(21)的底部延伸至支架(20)的外部。
