专利号: 2019219489234
申请人: 萍乡市昊磁电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

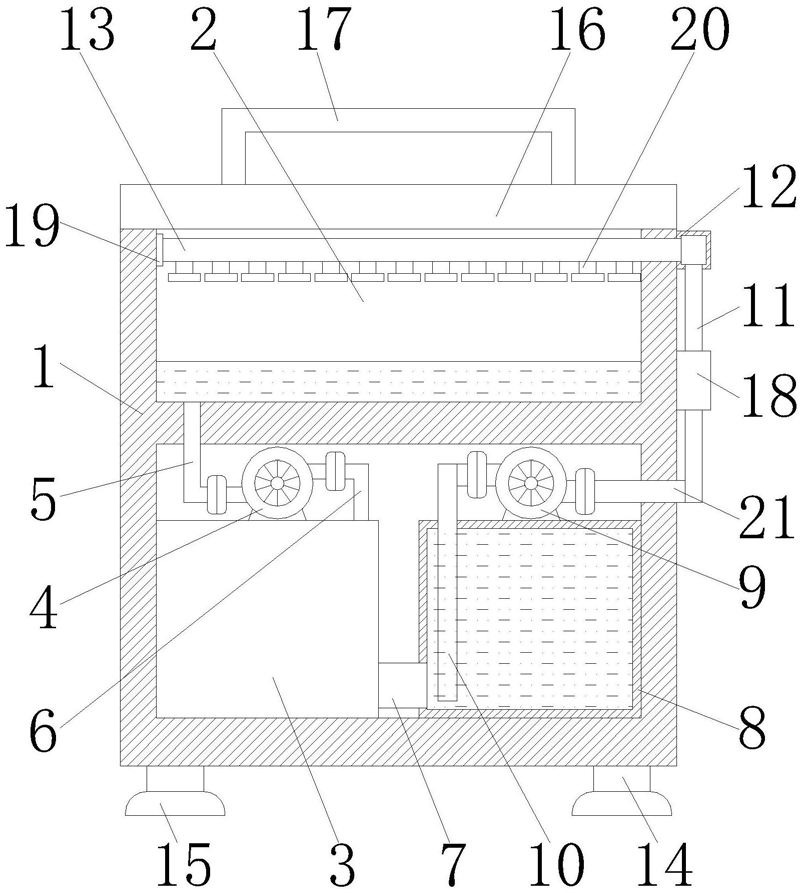

1.一种超声波清洗机高效清洗机构,包括清洗装置本体(1),其特征在于:所述清洗装置本体(1)的顶部开设有清洗槽(2),所述清洗装置本体(1)内壁底部的左侧固定连接有存水箱(3),所述存水箱(3)的顶部固定连接有第一抽水泵(4),所述第一抽水泵(4)的进水口连通有进水管(5),所述进水管(5)远离第一抽水泵(4)的一端与清洗槽(2)连通,所述第一抽水泵(4)的出水口连通有出水管(6),所述出水管(6)远离第一抽水泵(4)的一端与存水箱(3)连通,所述存水箱(3)右侧的底部连通有连通管(7),所述连通管(7)的右侧连通有工作水箱(8),所述工作水箱(8)的顶部固定连接有第二抽水泵(9),所述第二抽水泵(9)的进水口连通有工作抽水管(10),所述工作抽水管(10)远离第二抽水泵(9)的一端贯穿工作水箱(8)并延伸至工作水箱(8)的内部,所述第二抽水泵(9)的出水口连通有传水管(21),所述传水管(21)的右端贯穿清洗装置本体(1)并延伸至清洗装置本体(1)的外部固定连接有竖管(11),所述竖管(11)的顶部连通有分水管(12),所述分水管(12)左侧的前端和后端均连通有喷水管(13),所述喷水管(13)的左侧贯穿清洗装置本体(1)并延伸至清洗槽(2)的内部。

2.根据权利要求1所述的一种超声波清洗机高效清洗机构,其特征在于:所述清洗装置本体(1)底部的四角均固定连接有支腿(14),所述支腿(14)的底部固定连接有固定盘(15)。

3.根据权利要求1所述的一种超声波清洗机高效清洗机构,其特征在于:所述清洗装置本体(1)顶部的右侧固定连接有盖板(16),所述盖板(16)的顶部固定连接有把手(17)。

4.根据权利要求1所述的一种超声波清洗机高效清洗机构,其特征在于:所述竖管(11)的表面固定连接有固定套(18),所述固定套(18)的左侧与清洗装置本体(1)固定连接。

5.根据权利要求1所述的一种超声波清洗机高效清洗机构,其特征在于:所述喷水管(13)的左侧固定连接有固定板(19),所述固定板(19)的左侧与清洗槽(2)的内壁固定连接。

6.根据权利要求1所述的一种超声波清洗机高效清洗机构,其特征在于:所述喷水管(13)的底部设置有喷头(20),所述喷头(20)的顶部与喷水管(13)连通。
