专利号: 2019219491662
申请人: 萍乡市昊磁电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

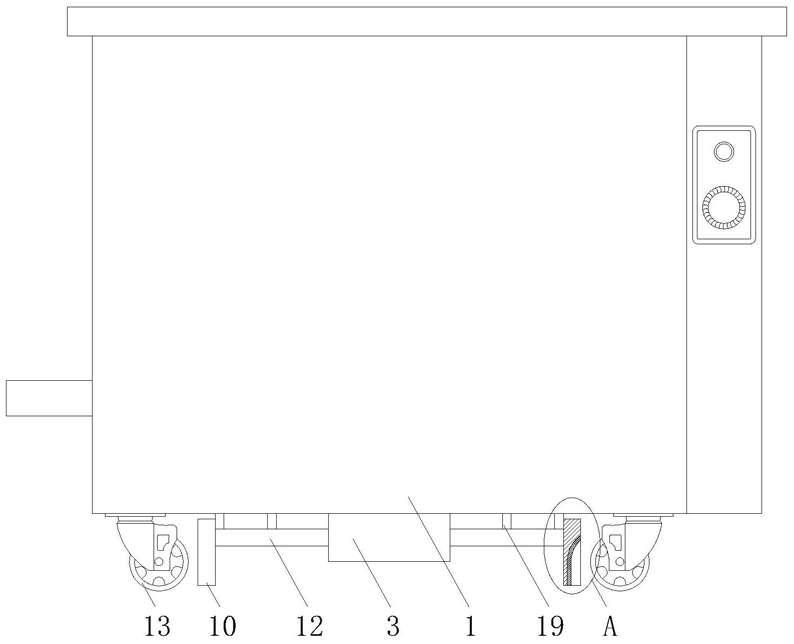

1.一种超声波清洗机,包括清洗机本体(1),其特征在于:所述清洗机本体(1)的底部开设有开槽(2),所述清洗机本体(1)的底部且位于开槽(2)的底部固定连接有壳体(3),所述开槽(2)内壁的顶部固定连接有气缸(4),所述气缸(4)的底部贯穿壳体(3)并延伸至壳体(3)的内部固定连接有梯板(5),所述梯板(5)的表面滑动连接有斜板(6),所述斜板(6)的外侧固定连接有移动板(7),所述移动板(7)的顶部和底部均与壳体(3)的内壁滑动连接,所述移动板(7)的外侧固定连接有弹簧(8),所述弹簧(8)的外侧与壳体(3)的内壁固定连接,所述移动板(7)外侧的中心处固定连接有推板(9),所述推板(9)的外侧贯穿壳体(3)并延伸至壳体(3)的外侧固定连接有卡轮板(10),所述卡轮板(10)的内壁固定连接有摩擦垫(11),所述推板(9)的表面滑动连接有稳固套(12),所述稳固套(12)的内侧与壳体(3)固定连接,所述卡轮板(10)的外侧设置有滚轮(13),所述滚轮(13)的顶部与清洗机本体(1)固定连接。

2.根据权利要求1所述的一种超声波清洗机,其特征在于:所述壳体(3)的顶部开设有通孔(14),所述通孔(14)与气缸(4)配合使用。

3.根据权利要求1所述的一种超声波清洗机,其特征在于:所述气缸(4)的表面固定连接有稳固架(15),所述稳固架(15)的顶部与开槽(2)的内壁固定连接。

4.根据权利要求1所述的一种超声波清洗机,其特征在于:所述斜板(6)的表面开设有与梯板(5)配合使用的斜槽(16),所述梯板(5)滑动连接在斜槽(16)的内部。

5.根据权利要求1所述的一种超声波清洗机,其特征在于:所述移动板(7)的顶部和底部均固定连接有滑块(17),所述壳体(3)的内壁开设有与滑块(17)配合使用的滑槽(18),所述滑块(17)滑动连接在滑槽(18)的内部。

6.根据权利要求1所述的一种超声波清洗机,其特征在于:所述稳固套(12)顶部的两侧均固定连接有支架(19),所述支架(19)的顶部与清洗机本体(1)固定连接。
