专利号: 2019219569101
申请人: 绍兴若谷农业科技有限公司
专利类型:实用新型
专利状态:无效专利
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

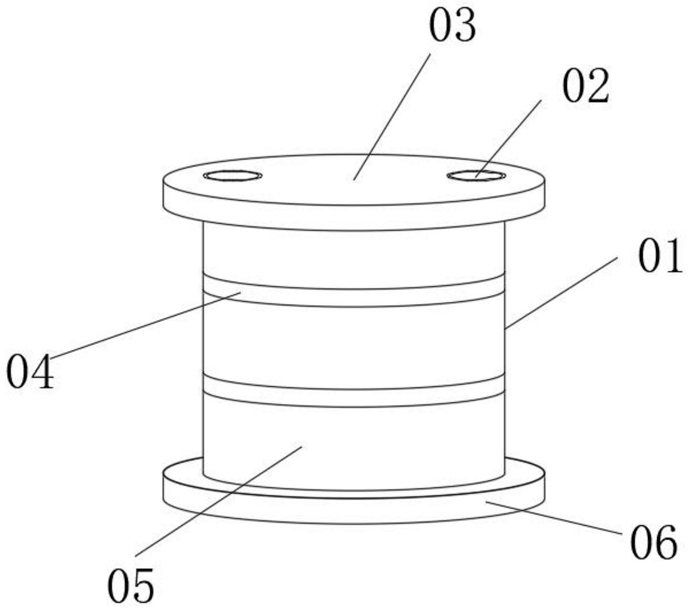

1.一种农业用化肥颗粒存放装置,包括暂存筒(01),其特征在于:所述暂存筒(01)的内侧设有储存罐(05),所述储存罐(05)的内侧开设有若干组环形凹槽,所述储存罐(05)的环形凹槽处转动连接有隔板(04),所述隔板(04)的顶部开设有若干组限位槽(12),所述隔板(04)的顶部开设有方形通孔,所述隔板(04)的方形通孔处固定连接有存放筒(13),所述存放筒(13)的顶部卡接有密封板(15),所述密封板(15)的顶部与隔板(04)的底部紧密贴合,所述存放筒(13)的底部固定连接有承载板(16),所述承载板(16)的顶部固定连接有若干组弧形板(18),所述弧形板(18)等距离排布,所述承载板(16)的内侧开设有若干组圆形通孔,所述承载板(16)的圆形通孔处固定连接有空心筒(17),所述空心筒(17)的等距离排布。

2.根据权利要求1所述的一种农业用化肥颗粒存放装置,其特征在于:所述存放筒(13)的内侧设有内部隔离层(14),所述内部隔离层(14)的四角均为弧形结构,且所述内部隔离层(14)的外侧与存放筒(13)的内侧固定相连。

3.根据权利要求1所述的一种农业用化肥颗粒存放装置,其特征在于:所述暂存筒(01)的内侧开设有螺纹凹槽,所述暂存筒(01)的螺纹凹槽处螺纹连接有连接圆盘(03),所述连接圆盘(03)的顶部开设有两组圆形凹槽,所述连接圆盘(03)的圆形凹槽处固定连接有连接柱(02)。

4.根据权利要求1所述的一种农业用化肥颗粒存放装置,其特征在于:所述暂存筒(01)的底部固定连接有底板(06),所述底板(06)的底部开设有方形通孔,所述底板(06)的方形通孔固定连接有连接框(07),所述连接框(07)位于底板(06)的底部中部,所述底板(06)的底部中部开设有圆形凹槽,所述底板(06)的圆形凹槽转动连接有转动盘(11),所述转动盘(11)与连接框(07)贯穿相连。

5.根据权利要求4所述的一种农业用化肥颗粒存放装置,其特征在于:所述连接框(07)的内侧固定连接有两组卡杆(10),两组所述卡杆(10)的外侧均开设有若干组弧形卡槽,所述卡杆(10)的弧形卡槽处卡合有伸缩杆(09),所述伸缩杆(09)的等距离排布,所述伸缩杆(09)的顶部开设有圆形凹槽,所述伸缩杆(09)的圆形凹槽处卡合有活动球(08)。

6.根据权利要求4所述的一种农业用化肥颗粒存放装置,其特征在于:所述连接框(07)的内侧开设有条形通孔,所述连接框(07)的条形通孔处转动连接有转动柱(19),所述转动柱(19)的外侧开设有条形凹槽,所述转动柱(19)的条形凹槽处与伸缩杆(09)的底部固定相连。
