专利号: 2019219575831
申请人: 高威
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

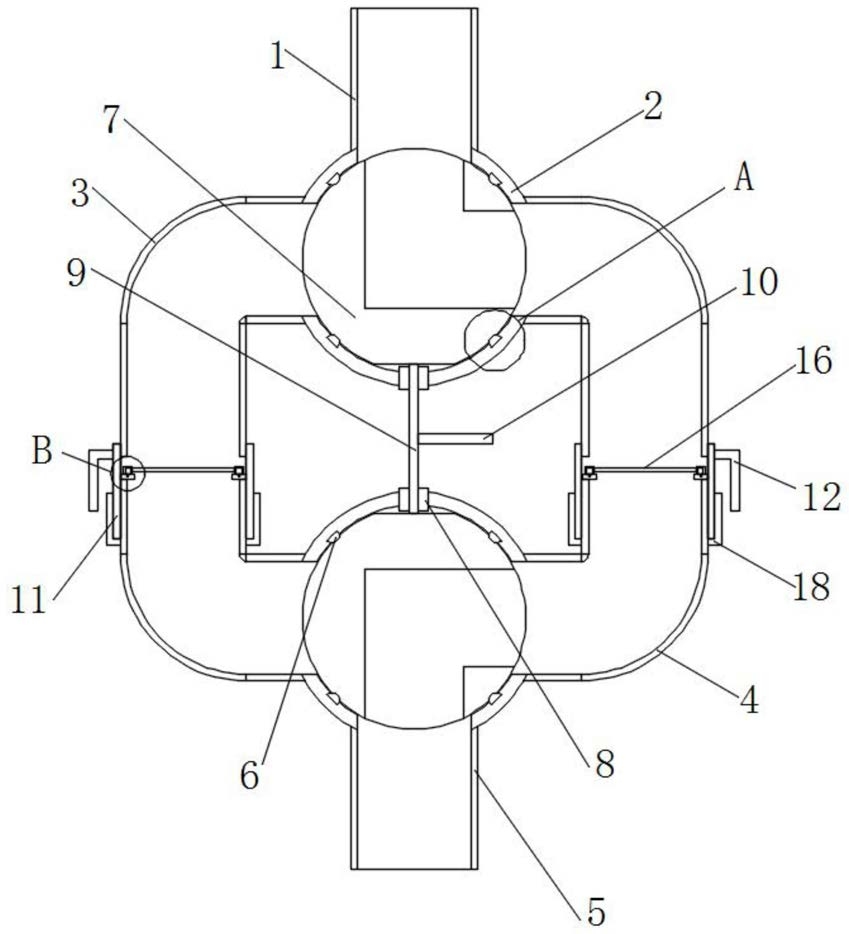

1.一种可随时更换过滤网的污水过滤装置,包括进水管(1)、球筒(2)、弯头管(3)、对接管(4)、出水管(5)、橡胶环(6)、转动球(7)、防水轴承(8)、连接杆(9)、定位杆(10)、滑动筒(11)、把手(12)、磁铁环(13)、网筛环(14)、磁铁圈(15)、网筛板(16)和卡栓(17),其特征在于:所述进水管(1)的底部嵌入焊接在球筒(2)的顶部,所述球筒(2)的左右两侧均嵌入焊接有弯头管(3),所述弯头管(3)的底部均设有对接管(4),且对接管(4)嵌入焊接在另一个球筒(2)的左右两侧,所述球筒(2)的底部嵌入焊接有出水管(5),所述球筒(2)的内壁均嵌入粘接有两个橡胶环(6),所述球筒(2)的内部均活动放置有转动球(7),所述球筒(2)的底部和顶部分别嵌入焊接有防水轴承(8),所述防水轴承(8)的中间均被连接杆(9)贯穿焊接,所述连接杆(9)的右侧焊接设置有定位杆(10),所述弯头管(3)的底部均无缝套接有滑动筒(11),所述对接管(4)的顶部均嵌套焊接有对接筒(18),所述对接管(4)的顶部均通过结构胶粘接有磁铁环(13),所述磁铁环(13)的顶部均紧密贴合有网筛环(14),所述网筛环(14)的底部均嵌入粘接有磁铁圈(15),所述网筛环(14)的内壁均焊接设置有网筛板(16),所述磁铁圈(15)的底部均通过结构胶粘接有若干根卡栓(17)。2.根据权利要求1所述的可随时更换过滤网的污水过滤装置,其特征在于:所述滑动筒(11)无缝套接在对接筒(18)的内壁,且弯头管(3)底部管口位于对接管(4)顶部管口的正上方。3.根据权利要求1所述的可随时更换过滤网的污水过滤装置,其特征在于:所述转动球(7)的内部设有对接孔,且对接孔呈L字状,并且对接孔的孔径小于进水管(1)的管径。4.根据权利要求1所述的可随时更换过滤网的污水过滤装置,其特征在于:所述连接杆(9)分别焊接设置在两个转动球(7)的顶部和底部,且定位杆(10)朝向与两个对接孔的开孔保持一致。5.根据权利要求1所述的可随时更换过滤网的污水过滤装置,其特征在于:所述橡胶环(6)环绕在转动球(7)的顶部和底部,且橡胶环(6)紧密贴合在转动球(7)的表面,并且连接杆(9)垂直与橡胶环(6)。6.根据权利要求1所述的可随时更换过滤网的污水过滤装置,其特征在于:所述磁铁环(13)和磁铁圈(15)的顶部均为N极,且磁铁环(13)和磁铁圈(15)的内圈直径均小于对接管(4)的内圈之间。7.根据权利要求1所述的可随时更换过滤网的污水过滤装置,其特征在于:所述卡栓(17)活动嵌入在磁铁环(13)的顶部,且卡栓(17)环绕在网筛板(16)的外侧。
