专利号: 2019219588418
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

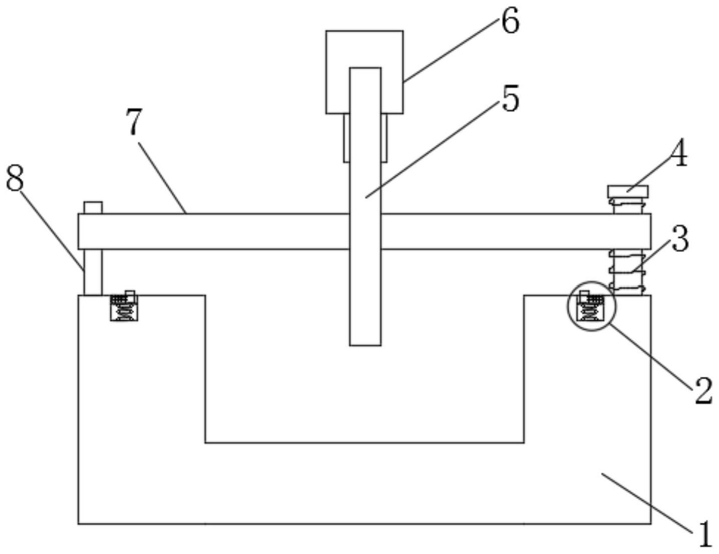

1.一种激光加热镁合金无支撑单点渐进成形装置,包括承重座(1),其特征在于,所述承重座(1)正上方设有压板(7),所述压板(7)两端分别设有第二圆孔(12)和两个第一圆孔(11),所述压板(7)一端通过第二圆孔(12)螺纹连接螺杆(3),所述螺杆(3)底端转动连接在承重座(1)一侧顶端,所述螺杆(3)顶端固定连接有控制块(4),所述控制块(4)位于压板(7)上方,所述压板(7)另一端通过两个第一圆孔(11)套接有两个支杆(8),两个二所述支杆(8)底端均固定连接在承重座(1)另一侧顶端,所述承重座(1)两侧顶端对称设有两个限位装置(2),所述压板(7)正上方设有安装座(6),所述安装座(6)底端固定连接有成形工具头(9),所述成形工具头(9)与控制端电性连接,所述安装座(6)一侧固定连接有连接架(5),所述连接架(5)底端固定连接有激光喷头(10)。

2.根据权利要求1所述的一种激光加热镁合金无支撑单点渐进成形装置,其特征在于,两个所述限位装置(2)均包括凹槽(21)、第一弹簧(22)、活动板(23)、固定块(24)、伸缩杆(27)、活动块(26)和第二弹簧(25),所述凹槽(21)设置在承重座(1)顶端,所述凹槽(21)底部固定连接有第一弹簧(22),所述第一弹簧(22)顶端固定连接有活动板(23),所述活动板(23)远离连接架(5)的一端上表面固定连接有固定块(24),所述固定块(24)侧面固定连接有伸缩杆(27),所述伸缩杆(27)伸缩端固定连接有活动块(26),所述伸缩杆(27)外围设有第二弹簧(25),所述第二弹簧(25)两端分别固定连接在固定块(24)和活动块(26)上。

3.根据权利要求1所述的一种激光加热镁合金无支撑单点渐进成形装置,其特征在于,所述成形工具头(9)与激光喷头(10)位于同一垂直面。

4.根据权利要求2所述的一种激光加热镁合金无支撑单点渐进成形装置,其特征在于,所述活动块(26)与活动板(23)滑动连接,所述活动板(23)与凹槽(21)内壁滑动连接。

5.根据权利要求1所述的一种激光加热镁合金无支撑单点渐进成形装置,其特征在于,所述连接架(5)与承重座(1)均呈“凹”形状设置。

6.根据权利要求1所述的一种激光加热镁合金无支撑单点渐进成形装置,其特征在于,所述压板(7)上设有通口(13),所述成形工具头(9)和激光喷头(10)分别位于通口(13)的上方和下方。
