专利号: 2019219589923
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

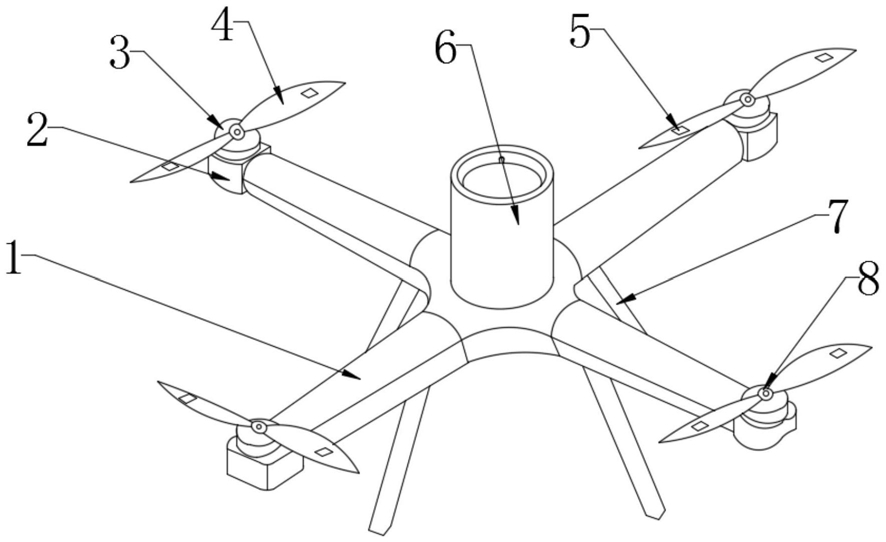

1.一种防止无人机失控坠毁的降落伞装置,包括主架(1),其特征在于:所述主架(1)的四端固定连接有连接座(2),所述连接座(2)内部固定连接有第一电机(3),所述第一电机(3)的输出轴上固定连接有旋转块(8),所述旋转块(8)的表面固定连接有机翼(4),所述机翼(4)的内部设置有单片机(5),所述主架(1)的上表面固定连接有保护装置(6),所述保护装置(6)包括筒体(601),所述筒体(601)的内部套接有连接块(602),所述连接块(602)的一侧固定连接有挡板(603),所述筒体(601)的内表面开设有卡槽(614),所述卡槽(614)的内部卡接有卡块(613),所述卡块(613)的内部固定连接有螺纹管(612),所述螺纹管(612)的内部螺纹连接有螺纹柱(611),所述螺纹柱(611)的一端固定连接有第二电机(610),所述筒体(601)的内部开设有空腔(604),所述空腔(604)的内部固定连接有弹簧(608),所述弹簧(608)的上端固定连接有压板(607),所述压板(607)的上表面固定连接有牵引绳(606),所述牵引绳(606)的上端固定连接有降落伞(605),所述筒体(601)的内部固定连接有控制器(609)。

2.根据权利要求1所述的一种防止无人机失控坠毁的降落伞装置,其特征在于:第二电机(610)固定连接在压板(607)的内部,所述卡块(613)通过螺纹管(612)与螺纹柱(611)与压板(607)滑动连接。

3.根据权利要求1所述的一种防止无人机失控坠毁的降落伞装置,其特征在于:所述第二电机(610)与卡块(613)的数量均为两个且分别设置在压板(607)的左侧与右侧。

4.根据权利要求1所述的一种防止无人机失控坠毁的降落伞装置,其特征在于:所述主架(1)的下表面固定连接有支撑腿(7),所述支撑腿(7)的数量为四个且呈矩形固定连接在主架(1)的中心处。

5.根据权利要求1所述的一种防止无人机失控坠毁的降落伞装置,其特征在于:所述第一电机(3)与机翼(4)的数量为四个且分布在主架(1)的四角,四个所述机翼(4)的内部均固定连接有单片机(5)。
