专利号: 2019219701143
申请人: 陈加庆
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

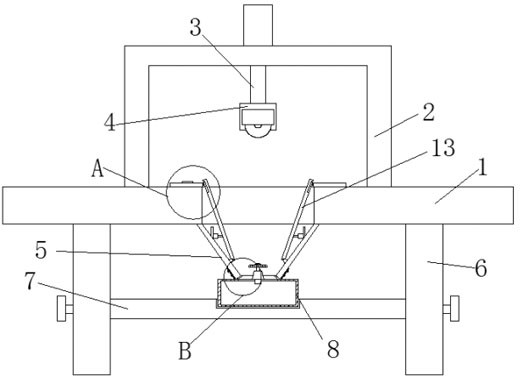

1.一种环保筷生产用切割装置,包括底板(1),其特征在于:所述底板(1)顶部焊接有支撑架(2),所述支撑架(2)底部转动连接有活动杆(3),所述活动杆(3)底端固定连接有安装块(4),所述安装块(4)一侧安装有切割刀片,所述底板(1)中间位置开设有出料口,且出料口位于切割刀片正下方,所述底板(1)底部焊接有关于出料口对称分布的导流板(5),两组所述导流板(5)底部固定安装有积尘盒(8)。

2.根据权利要求1所述的一种环保筷生产用切割装置,其特征在于:所述活动杆(3)伸出支撑架(2)顶部的一端连接有与支撑架(2)顶部固定安装的气缸,所述安装块(4)远离切割刀片的一侧固定安装有电机,且电机输出轴外壁与切割刀片固定套接。

3.根据权利要求1所述的一种环保筷生产用切割装置,其特征在于:两组所述导流板(5)相互靠近的一侧均铰接有与底板(1)滑动连接的转板(13),两组所述转板(13)相互远离的一侧安装有与底板(1)顶部滑动连接的活动板(14),所述活动板(14)外壁滑动连接有与底板(1)顶部焊接的导板(15),所述活动板(14)两侧铰接有对称分布的伸缩杆(16),所述伸缩杆(16)远离活动板(14)的一端安装有与底板(1)顶部焊接的导向块(17)。

4.根据权利要求3所述的一种环保筷生产用切割装置,其特征在于:所述导向块(17)靠近活动板(14)的一侧开设有导向槽,且导向槽内壁滑动连接有活动块,所述伸缩杆(16)与活动块铰接。

5.根据权利要求1所述的一种环保筷生产用切割装置,其特征在于:两组所述导流板(5)之间焊接有连接板(11),两组所述连接板(11)相互靠近的一侧焊接有固定块(12),所述固定块(12)底部固定安装有电机,电机输出轴伸出固定块(12)顶部的一端外壁固定套接有螺旋叶片。

6.根据权利要求5所述的一种环保筷生产用切割装置,其特征在于:所述固定块(12)两侧设有对称分布的对接板(9),所述对接板(9)底部焊接有积尘盒(8),所述积尘盒(8)顶部铰接有对称分布的安装板(10),且安装板(10)与导流板(5)之间通过螺栓固定。

7.根据权利要求1所述的一种环保筷生产用切割装置,其特征在于:所述底板(1)底部焊接有对称分布的固定座(6),两组所述固定座(6)之间滑动连接有支撑板(7),且支撑板(7)与固定座(6)之间通过螺栓固定,所述支撑板(7)顶部开设有定位槽,且定位槽尺寸与积尘盒(8)相适配。

8.根据权利要求3所述的一种环保筷生产用切割装置,其特征在于:两组所述导流板(5)相互靠近的一侧均焊接有支板,且两组支板相互靠近的一侧固定安装有电动伸缩杆,电动伸缩杆驱动端与转板(13)铰接,两组所述转板(13)相互远离的一侧均开设有滑槽,且滑槽内壁滑动连接有滑块,所述活动板(14)与滑块铰接。
