专利号: 201921970464X
申请人: 山东纳德机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

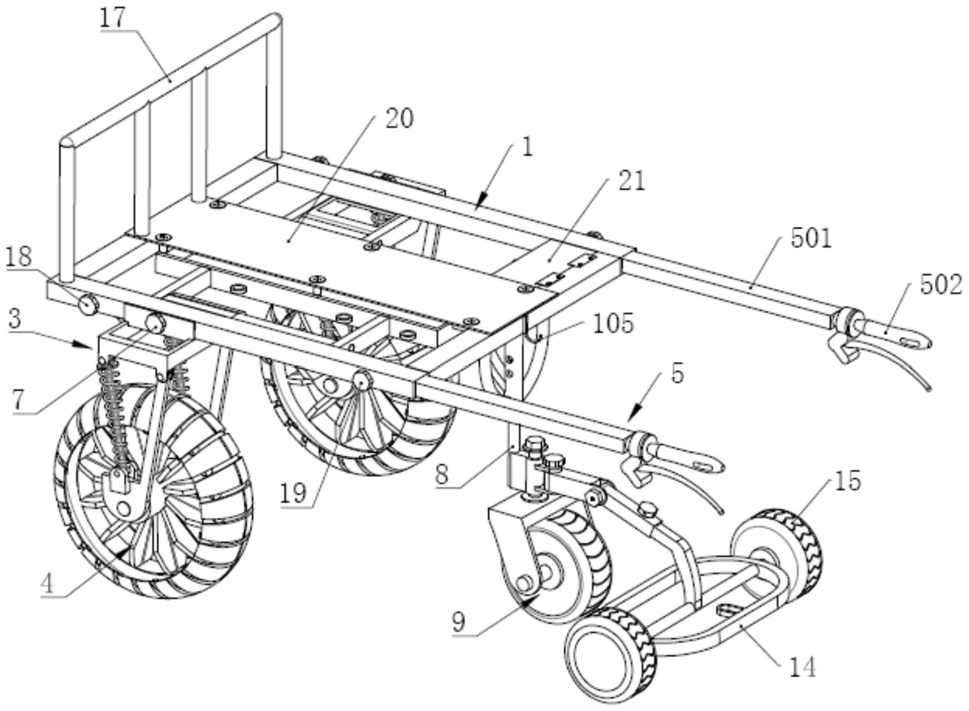

1.一种折叠式手推车,包括车架本体,其特征在于:所述车架本体的两侧分别安装有第一车轮安装架和第二车轮安装架,所述第一车轮安装架和所述第二车轮安装架的顶部相邻一侧分别转动安装于所述车架本体上,且所述第一车轮安装架和/或第二车轮安装架沿所述车架本体的长度方向滑动设置,所述第一车轮安装架和所述第二车轮安装架的底部均转动安装有驱动轮,所述第一车轮安装架和所述第二车轮安装架的顶部均设有用以实现其定位的定位机构,处于使用状态时,所述第一车轮安装架和所述第二车轮安装架均位于所述车架本体的一端,且相对设置;

所述车架本体的另一端设有手推扶手,所述车架本体上设有用以实现所述驱动轮控制的控制装置。

2.如权利要求1所述的折叠式手推车,其特征在于:所述车架本体上设有的第一安装轴和第二安装轴,所述第一安装轴和所述第二安装轴分别靠近所述车架本体的两侧边设置,且所述第一安装轴和所述第二安装轴的一端齐平,所述第一车轮安装架的顶部一侧转动安装于所述第一安装轴上,所述第二车轮安装架的顶部一侧转动安装于所述第二安装轴上,且沿所述第二安装轴的长度方向滑动设置。

3.如权利要求2所述的折叠式手推车,其特征在于:所述定位机构包括定位板和定位旋钮,所述定位板固定安装于车轮安装架上,所述车架本体的两侧分别开设有第一定位孔,所述定位板上开设有第二定位孔,处于定位状态时,所述定位旋钮通过所述第一定位孔、所述第二定位孔贯穿所述定位板,且螺纹安装于所述车架本体上。

4.如权利要求3所述的折叠式手推车,其特征在于:所述车轮安装架包括连接架、连接杆和减震器,所述连接架的一侧转动安装于所述车架本体上,所述连接杆设有两根,两所述连接杆的一端分别铰接安装于所述连接架的一端,所述减震器对应设有两个,两所述减震器的一端分别铰接安装于所述连接架的另一端,所述减震器的另一端分别与所述连接杆的另一端铰接相连,所述驱动轮转动安装于两所述连接杆的另一端之间。

5.如权利要求1-4任一项所述的折叠式手推车,其特征在于:所述车架本体的另一端还拆卸式安装有转向轮。

6.如权利要求5所述的折叠式手推车,其特征在于:所述车架本体的另一端中间位置设有插装部,所述插装部内活动插装有插杆,所述插杆的顶部开设有第一定位插孔,所述插装部上开设有第二定位插孔,所述插杆通过贯穿所述第一定位插孔、所述第二定位插孔的定位销与所述插装部相连接,所述转向轮安装于所述插杆的底部。

7.如权利要求6所述的折叠式手推车,其特征在于:还包括脚踏机构,所述脚踏机构包括转向杆、伸缩外杆、伸缩内杆、脚踏架和脚踏行走轮,所述转向杆的一端与所述插杆底部转动连接,所述伸缩外杆的一端与所述转向杆的另一端转动连接,所述伸缩内杆的一端活动插装于所述伸缩外杆内,且所述伸缩外杆上螺纹安装有用以实现所述伸缩内杆伸缩调节的第一调节旋钮,所述脚踏架固定安装于所述伸缩内杆的另一端,所述脚踏行走轮转动安装于所述脚踏架的两侧;

所述车架本体的另一端还设有挂钩,所述脚踏架上设有用以挂装于所述挂钩上的挂环。

8.如权利要求7所述的折叠式手推车,其特征在于:还包括挡架,所述车架本体的另一端开设有供所述挡架插装的第一插孔和第二插孔,处于使用状态时,所述挡架通过所述第一插孔垂直插装于所述车架本体上,处于折叠状态时,所述挡架通过所述第二插孔水平插装于所述车架本体内,所述车架本体的两侧还螺纹安装防止所述挡架脱出的锁紧旋钮。

9.如权利要求8所述的折叠式手推车,其特征在于:所述手推扶手包括扶手杆和手推把手,所述扶手杆的一端活动插装于所述车架本体的另一端,且所述车架本体的另一端螺纹安装有用以实现所述扶手杆长度调节的第二调节旋钮,所述手推把手安装于所述扶手杆的另一端。

10.如权利要求9所述的折叠式手推车,其特征在于:所述车架本体内设有用以实现控制装置放置的容纳腔,且所述车架本体上安装有与所述容纳腔相适配的防护盖板;

所述车架本体的另一端还设有用以盛放绑带的绑带容纳盒,所述车架本体的中间位置两侧均设有若干供绑带穿设的绑带环。
