专利号: 201921971080X
申请人: 绍兴市芷竹文化创意有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 摄影术;电影术;利用了光波以外其他波的类似技术;电记录术;全息摄影术〔4〕
更新日期:2024-05-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种全景摄影用摄影系统,包括摄影支架(1)及设置在摄影支架(1)上的若干摄像装置(2),其特征在于:所述摄像装置(2)包括周向角度调节机构,所述周向角度调节机构包括底座(3),所述底座(3)顶部设置有转动槽(4),所述转动槽(4)内部设置有转向圆台(5),所述转向圆台(5)底部设置有转向杆(6),所述转向圆台(5)通过转向杆(6)转动连接在转动槽(4)内部,所述转向杆(6)远离转向圆台(5)的一端依次贯穿转动槽(4)底壁、底座(3)顶壁并伸入底座(3)内部,所述底座(3)内部设置有驱动组件,所述驱动组件与转向杆(6)伸入底座(3)内部的一端相连并用于驱动转向杆(6)转动,所述转向圆台(5)顶部设置有第一支撑臂(7)和第二支撑臂(8),所述第一支撑臂(7)与第二支撑臂(8)之间设置有摄像机(9),所述摄像机(9)两端均连接有转轴(10),所述摄像机(9)通过转轴(10)转动连接在第一支撑臂(7)和第二支撑臂(8)之间,所述第一支撑臂(7)内部设置有俯仰角度调节机构,所述俯仰角度调节机构包括相互啮合的涡轮(11)和蜗杆(12),所述转轴(10)远离摄像机(9)的一端伸入第一支撑臂(7)内部并与涡轮(11)相连,所述蜗杆(12)的一端伸入转向圆台(5)内部并转动连接在转向圆台(5)内底壁上,所述转向圆台(5)内部设置有动力组件,所述动力组件与蜗杆(12)伸入转向圆台(5)内部的一端相连并用于驱动蜗杆(12)转动。

2.根据权利要求1所述的一种全景摄影用摄影系统,其特征在于:所述驱动组件包括与转向杆(6)伸入底座(3)内部的一端相连的内齿轮(13),所述内齿轮(13)上啮合连接有从动齿轮(14),所述底座(3)内部设置有第一电机(15),所述第一电机(15)的输出端上连接有与从动齿轮(14)啮合的主动齿轮(16)。

3.根据权利要求1所述的一种全景摄影用摄影系统,其特征在于:所述动力组件包括第二电机(17),所述第二电机(17)的输出端上连接有主动带轮(18),所述蜗杆(12)伸入转向圆台(5)内部的一端连接有从动带轮(19),所述主动带轮(18)与从动带轮(19)之间设置有皮带(20),所述主动带轮(18)与从动带轮(19)通过皮带(20)实现传动连接。

4.根据权利要求3所述的一种全景摄影用摄影系统,其特征在于:所述第二电机(17)采用可编程伺服电机。

5.根据权利要求1所述的一种全景摄影用摄影系统,其特征在于:所述转向圆台(5)底部边缘设置有凸环(21),所述转动槽(4)内壁上开设有用于凸环(21)卡入的环形槽(22)。

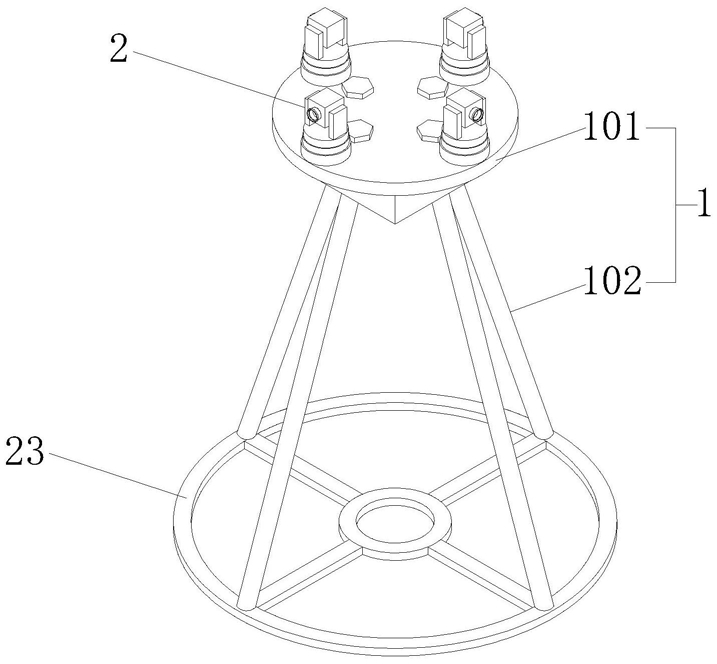

6.根据权利要求1所述的一种全景摄影用摄影系统,其特征在于:所述摄影支架(1)包括云台(101),所述云台(101)底部设置有若干支脚(102)。

7.根据权利要求6所述的一种全景摄影用摄影系统,其特征在于:所述支脚(102)的数量为四根,所述支脚(102)以云台(101)为中心呈十字对称分布。

8.根据权利要求6所述的一种全景摄影用摄影系统,其特征在于:所述支脚(102)远离云台(101)的一端连接有平衡板(23)。
