专利号: 2019219764072
申请人: 许振华
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

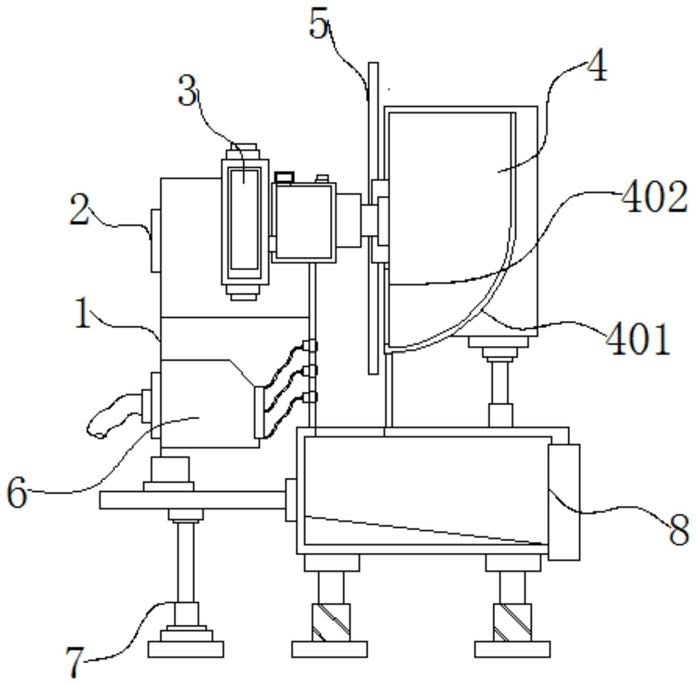

1.一种农业生产用马铃薯切片装置,包括机身(1)、控制开关(2)和固定底座(7),所述机身(1)左侧顶端通过螺栓固定安装有控制开关(2),所述机身(1)底端通过螺栓固定安装有固定底座(7),其特征在于,所述机身(1)内部左侧顶端通过螺栓固定安装有伺服电机(3),所述机身(1)内部右侧顶端通过螺栓固定安装有放置腔(4),所述放置腔(4)底端通过螺栓固定安装有引流槽(401),所述放置腔(4)左侧通过螺栓固定安装有开口(402),所述机身(1)内部顶端中侧通过螺栓固定安装有掉入腔(9),所述掉入腔(9)内部顶端通过转轴转动连接有刀盘(5),所述刀盘(5)靠近放置腔(4)一侧固定设置有防滑凸点(501),所述刀盘(5)内部开口设置有刀口(502),所述机身(1)内部左侧底端通过螺栓固定安装有喷雾器(6),所述掉入腔(9)内部左侧通过螺栓固定安装有三个喷雾嘴(601),所述喷雾器(6)与三个喷雾嘴(601)之间固定设置有软管(602),所述掉入腔(9)底端通过螺栓固定安装有空腔(8)。

2.根据权利要求1所述的农业生产用马铃薯切片装置,其特征在于,所述掉入腔(9)与开口(402)之间通过螺栓固定安装,且掉入腔(9)与放置腔(4)之间通过开口(402)贯穿设置。

3.根据权利要求1所述的农业生产用马铃薯切片装置,其特征在于,所述防滑凸点(501)在刀盘(5)一侧呈圆环状均匀排列设置。

4.根据权利要求1所述的农业生产用马铃薯切片装置,其特征在于,所述引流槽(401)呈截面呈弯管状,且引流槽(401)底端与开口(402)底端通过螺栓固定安装。

5.根据权利要求1所述的农业生产用马铃薯切片装置,其特征在于,所述刀盘(5)通过转轴与伺服电机(3)转动连接,且刀盘(5)呈圆盘状。

6.根据权利要求1所述的农业生产用马铃薯切片装置,其特征在于,所述刀口(502)的数量为六个,且刀口(502)在刀盘(5)上呈圆环状均匀排列设置。

7.根据权利要求1所述的农业生产用马铃薯切片装置,其特征在于,所述控制开关(2)的信号输出端分别与伺服电机(3)和喷雾器(6)的信号接收端呈信号连接,且伺服电机(3)和喷雾器(6)分别与外接电源呈电性连接。
