专利号: 2019219845737
申请人: 胡志海
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

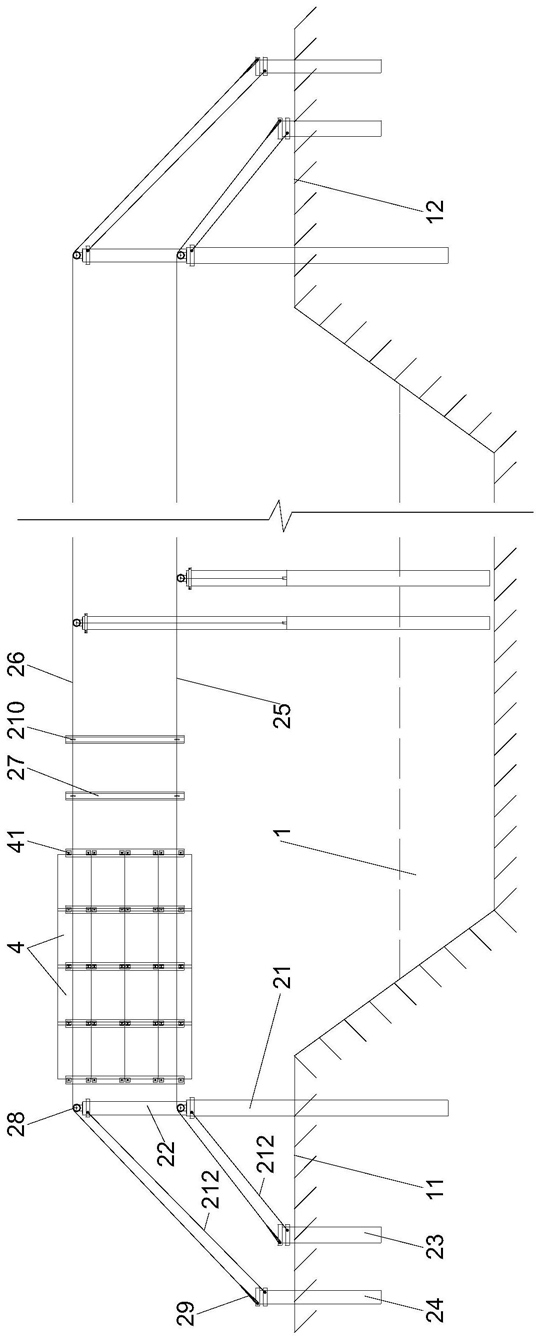

1.一种渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:包括安装基础、拉连基础,安装基础跨设于池塘或农田区域的横向相对侧,安装基础顶部固定光伏组件,安装基础沿纵向布设至少一组,拉连基础跨设于区域的纵向相对侧并连接安装基础;

安装基础包括低桩A、高桩A、低桩地锚桩A、高桩地锚桩A、低桩钢丝绳、高桩钢丝绳、刚性拉结件,低桩A、高桩A在横向相对侧每侧沿纵向布设且两侧对应,低桩地锚桩A、高桩地锚桩A在低桩A、高桩A的一侧对应布设,低桩钢丝绳跨设于区域连接横向相对侧两侧的低桩A、低桩地锚桩A,高桩钢丝绳跨设于区域连接横向相对侧两侧的高桩A、高桩地锚桩A,低桩钢丝绳、高桩钢丝绳之间设置若干刚性拉结件进行连接,光伏组件背面固定在刚性拉结件上;

拉连基础包括低桩B、高桩B、低桩地锚桩B、高桩地锚桩B、低桩拉结绳、高桩拉结绳,低桩B、高桩B在纵向相对侧每侧沿横向布设且两侧对应,低桩地锚桩B、高桩地锚桩B在低桩B、高桩B的一侧对应布设,低桩拉结绳跨设于区域连接低桩钢丝绳以及纵向相对侧两侧的低桩B、低桩地锚桩B,高桩拉结绳跨设于区域连接高桩钢丝绳以及纵向相对侧两侧的高桩B、高桩地锚桩B。

2.根据权利要求1所述的渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:低桩A、高桩A之间抱十字箍固定。

3.根据权利要求1所述的渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:低桩A在南、高桩A在北前后布设。

4.根据权利要求1所述的渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:刚性拉结件为U型钢材。

5.根据权利要求1所述的渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:刚性拉结件与低桩钢丝绳、高桩钢丝绳通过钢丝绳U型卡连接固定。

6.根据权利要求1所述的渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:光伏组件与刚性拉结件通过光伏压块连接固定。

7.根据权利要求1所述的渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:低桩A、高桩A、低桩B、高桩B顶部分别设置有导轮,低桩钢丝绳、高桩钢丝绳、低桩拉结绳、高桩拉结绳绕设在导轮上;低桩地锚桩A、高桩地锚桩A、低桩地锚桩B、高桩地锚桩B顶部分别设置有弹性紧固装置,低桩钢丝绳、高桩钢丝绳、低桩拉结绳、高桩拉结绳绕末端与弹性紧固装置张紧固定;同侧的低桩A与低桩地锚桩A之间、高桩A与高桩地锚桩A之间分别以紧固钢丝绳A连接固定,同侧的低桩B与低桩地锚桩B之间、高桩B与高桩地锚桩B之间分别以紧固钢丝绳B连接固定。

8.根据权利要求1所述的渔光或农光互补光伏电站的光伏组件网架支撑结构,其特征在于:横向相对侧为东西方向,纵向相对侧为南北方向。
