专利号: 2019219912905
申请人: 苏州迅益科系统科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

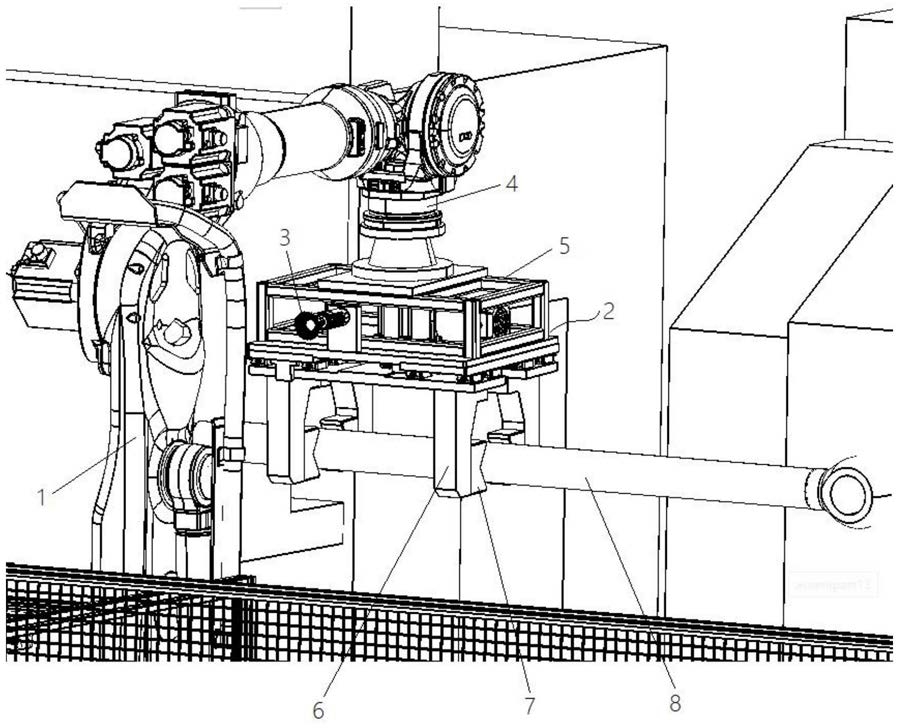

1.一种可打磨活塞杆的机械手夹具,其特征在于,包括机器人本体、电动夹爪和打磨机;

所述机器人本体为六轴机器人,所述电动夹爪安装于所述机器人本体的输出手腕上,所述电动夹爪可夹紧镀铬后的活塞杆;

所述打磨机包括固定板、旋转电机、铜碗座和铜棒,所述固定板安装于所述电动夹爪的夹座上,所述旋转电机水平地安装于所述固定板的外侧壁上,所述旋转电机的输出轴上安装所述铜碗座,所述旋转电机可驱动所述铜碗座旋转;若干根所述铜棒呈放射状地固定于所述铜碗座上而形成打磨碗,若干根所述铜棒的自由端围合成打磨碗的打磨圆周。

2.根据权利要求1所述的可打磨活塞杆的机械手夹具,其特征在于,所述铜碗座水平地伸出所述夹座外,所述打磨圆周位于垂直于所述旋转电机的平面内。

3.根据权利要求2所述的可打磨活塞杆的机械手夹具,其特征在于,所述夹座包括固定架和底板,所述固定架与所述输出手腕固定连接,所述底板安装于所述固定架的下方;所述电动夹爪还包括夹爪电机、齿轮、齿条、导轨和一对夹爪,所述底板与所述固定架之间形成用于容纳所述夹爪电机的电机室,所述夹爪电机位于所述电机室内且安装于所述底板上;

所述夹爪电机通过减速机键连接所述齿轮,所述齿轮啮合连接所述齿条,所述齿条固定于所述夹爪上,所述夹爪电机可驱动所述夹爪张开或者合拢;所述导轨安装于所述底板的下方,所述夹爪的顶部设有与所述导轨匹配的导槽。

4.根据权利要求3所述的可打磨活塞杆的机械手夹具,其特征在于,所述导轨为燕尾型导轨。

5.根据权利要求4所述的可打磨活塞杆的机械手夹具,其特征在于,两个所述夹爪的底部相对地安装V型橡胶垫,所述V型橡胶垫可夹紧所述活塞杆。

6.根据权利要求1所述的可打磨活塞杆的机械手夹具,其特征在于,所述铜棒的根部焊接于所述铜碗座的外侧壁上。
