专利号: 2019219979163
申请人: 福州百草堂医药科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

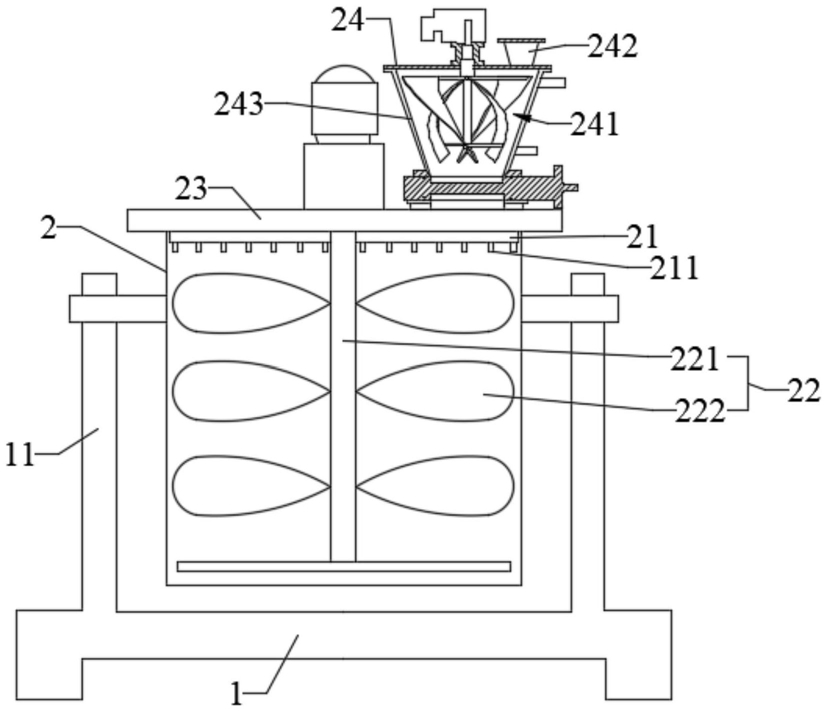

1.一种搅拌罐,其特征在于,包括底座和搅拌罐体;

所述底座垂直固定有两个相对立的支架,所述搅拌罐体设置在两个支架之间;

所述搅拌罐体的内侧壁的顶部设置有第一喷水管,所述第一喷水管上均匀分布有若干第一喷水头,所述搅拌罐体内设置有第一搅拌装置;

所述搅拌罐体顶部设置有罐盖,所述罐盖顶面设置有加热溶解箱,所述加热溶解箱的底部与所述搅拌罐体的内腔连通,所述加热溶解箱内设有第二搅拌装置;

所述溶解箱的顶部设有进料斗,所述第二搅拌装置连接有驱动装置,所述加热溶解箱的外侧设有加热夹层,所述加热夹层设置有进水管和排水管,所述罐盖的底面设有呈环状的第二喷水管,所述第二喷水管上设有若干第二喷水头,且所述第二喷水头呈发射状均匀分布在所述第二喷水上,所述搅拌罐体的外壁上设有两个沿搅拌罐体的直径方向向外延伸的支撑轴,所述支撑轴与所述支架转动连接;

其中,所述第一搅拌装置包括设置在所述搅拌罐体内的第一搅拌轴,以及均匀设置在第一搅拌轴上的若干第一搅拌叶片,所述第一搅拌轴的顶端贯穿所述罐盖延伸出搅拌罐体与电机连接;

其中,所述第二搅拌装置包括垂直设置在所述加热溶解箱内的第二搅拌轴,所述第二搅拌轴上设有若干第二搅拌叶片,所述第二搅拌叶片的顶部通过上支撑杆固定在第二搅拌轴上,第二搅拌叶片的底部通过下支撑杆固定在所述第二搅拌轴上,所述第二搅拌轴的顶部延伸出所述加热溶解箱与所述驱动装置连接。

2.根据权利要求1所述搅拌罐,其特征在于,所述驱动装置包括与所述第二搅拌轴连接的减速器,以及与所述减速器连接的电机。

3.根据权利要求1所述搅拌罐,其特征在于,所述加热溶解箱于搅拌罐体之间设置有蝶阀。
