专利号: 2019220033190
申请人: 淮安铭德电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

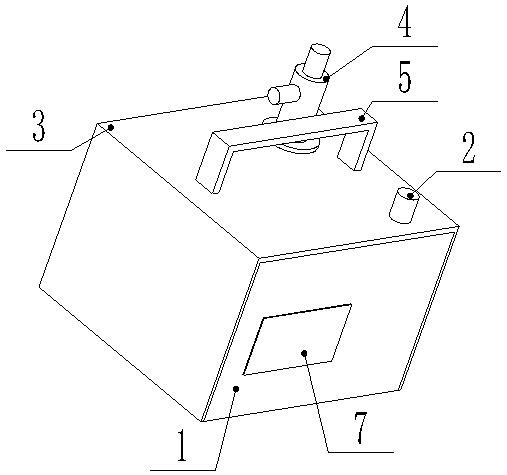

1.一种恒流量空气采样器,包括壳体组件、电源模块、控制器模块、出气口接头、空气采样瓶和气源模块,所述控制器模块、出气口接头和气源模块同时安装在壳体组件内,所述控制器模块连接在电源模块和气源模块之间,所述空气采样瓶安装壳体组件内,其特征在于:还包括连接在出气口接头和气源模块之间的恒流量维持单元;空气经气源模块泵入恒流量维持单元后进入出气口接头,经出气口接头与空气采样瓶之间的软管进入空气采样瓶;

所述恒流量维持单元包括固定壳、下支架、上支架、导向柱、锥状活塞、圆柱弹簧和溢流阀,所述下支架和上支架分别装在固定壳的两端,所述导向柱固定在下支架和上支架之间;

所述圆柱弹簧和锥状活塞套装在导向柱上,所述圆柱弹簧连接在锥状活塞和下支架之间;

所述溢流阀安装在固定壳体上端。

2.根据权利要求1所述的恒流量空气采样器,其特征在于:所述固定壳包括大直径壳体、小直径壳体、位于大直径壳体和小直径壳体之间的弧状过度壳体、设置在大直径壳体和小直径壳体上的软管接头;所述锥状活塞的高度位置与弧状过度壳体的高度位置匹配。

3.根据权利要求1所述的恒流量空气采样器,其特征在于:所述下支架包括支腿和圆盘,支腿均匀设置在圆盘的下端面上。

4.根据权利要求1所述的恒流量空气采样器,其特征在于:所述上支架包括水平板和圆形连接板,所述水平板均匀设置在圆形连接板的外圆面上。

5.根据权利要求1所述的恒流量空气采样器,其特征在于:所述锥状活塞的上端面与下端面的面积比≥2.5。
