专利号: 2019220127978
申请人: 陈秀菊
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

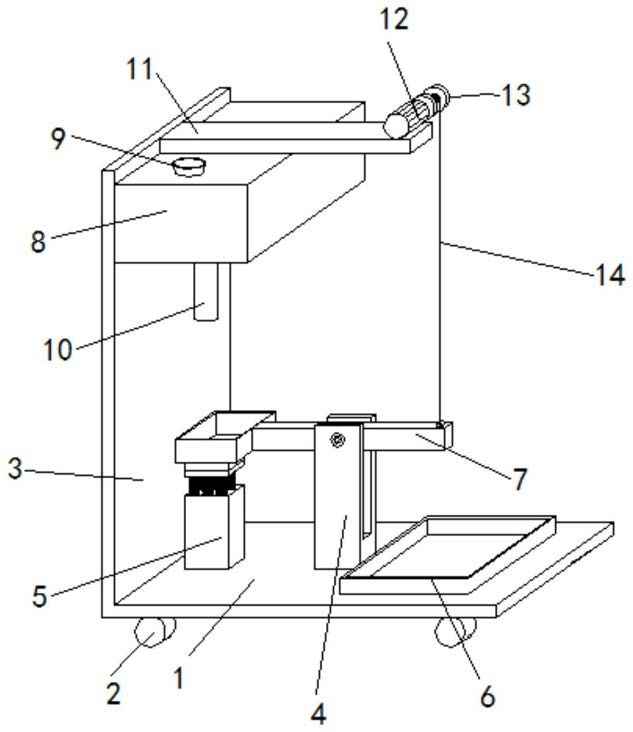

1.一种污水处理池用明矾抛投设备,包括底板(1)、万向轮(2)、竖板(3)、扭转装置(4)、缓冲装置(5)和收纳槽(6),其特征在于:所述底板(1)的底部表面四个角落均通过螺栓固定设置有万向轮(2),所述底板(1)的上表面左侧焊接设置有竖板(3),所述底板(1)的上表面中央焊接设置有扭转装置(4),所述扭转装置(4)的左侧焊接设置有缓冲装置(5),所述扭转装置(4)的右侧焊接设置有收纳槽(6),所述扭转装置(4)的上端旋转设置有抛投装置(7),所述竖板(3)的右侧表面上端焊接设置有投料箱(8),所述投料箱(8)的上表面贯穿设置有进料口(9),所述投料箱(8)的底部表面贯穿设置有出料管(10),所述竖板(3)的顶部表面中央焊接设置有电机支撑板(11),所述电机支撑板(11)的上表面左端焊接设置有正反转电机(12),所述正反转电机(12)的输出端焊接设置有绕线盘(13),所述绕线盘(13)上缠绕设置有钢绳(14);所述扭转装置(4)包括有固定杆(401)、嵌入槽(402)、弹簧嵌入槽(403)和扭转弹簧(404),所述固定杆(401)的上表面中央嵌入设置有嵌入槽(402),所述嵌入槽(402)的上端左右两侧表面均嵌入设置有弹簧嵌入槽(403),所述弹簧嵌入槽(403)的内侧嵌入设置有扭转弹簧(404);所述缓冲装置(5)包括有固定柱(501)、缓冲弹簧(502)、顶部板(503)和橡胶层(504),所述固定柱(501)的顶部表面焊接设置有多个缓冲弹簧(502),所述缓冲弹簧(502)的顶部表面焊接设置有顶部板(503),所述顶部板(503)的上表面通过固定胶固定设置有橡胶层(504);所述抛投装置(7)包括有旋转杆(701)、抛料槽(702)、绑环(703)和销轴(704),所述旋转杆(701)的左端焊接设置有抛料槽(702),所述旋转杆(701)的右端上表面焊接设置有绑环(703),所述旋转杆(701)的内外两侧表面中央均焊接设置有销轴(704)。2.根据权利要求1所述的污水处理池用明矾抛投设备,其特征在于:所述出料管(10)内嵌入设置有电磁阀,且电池阀与正反转电机均通过电线与外部电源呈电性连接。3.根据权利要求1所述的污水处理池用明矾抛投设备,其特征在于:所述旋转杆(701)嵌入于嵌入槽(402)内,且销轴(704)嵌入于扭转弹簧(404)内。4.根据权利要求1所述的污水处理池用明矾抛投设备,其特征在于:所述旋转杆(701)与水平面呈90°且抛料槽(702)处于最顶端时,扭转弹簧(404)处于正常状态。5.根据权利要求1所述的污水处理池用明矾抛投设备,其特征在于:所述缓冲弹簧(502)处于正常状态时橡胶层(504)的水平高度等于旋转杆(701)平行于水平面时的底部水平高度。6.根据权利要求1所述的污水处理池用明矾抛投设备,其特征在于:所述进料口(9)呈漏斗状,且进料口(9)内嵌入设置有塞体。7.根据权利要求1所述的污水处理池用明矾抛投设备,其特征在于:所述钢绳(14)的底部表面绑接于绑环(703)上。
