专利号: 2019220140169
申请人: 刘媛媛
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

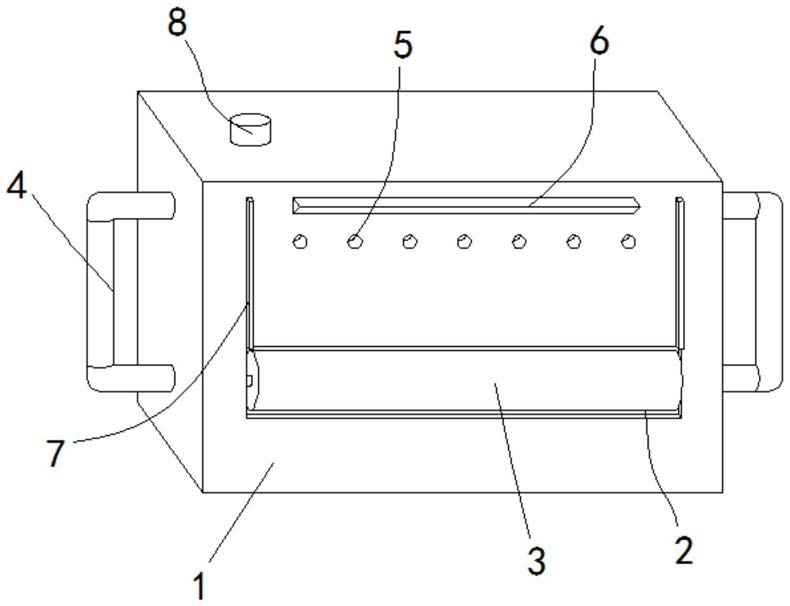

1.一种公建外墙玻璃防滴水擦洗装置,包括箱体(1)、嵌入槽(2)、海绵滚轮(3)、把手(4)、贯穿孔(5)、刮板(6)和边侧挡板(7),其特征在于:所述箱体(1)的外侧表面贯穿设置有嵌入槽(2),所述嵌入槽(2)内旋转设置有海绵滚轮(3),所述箱体(1)的左右两侧均焊接设置有把手(4),所述箱体(1)的外侧表面上端贯穿设置有多个贯穿孔(5),所述贯穿孔(5)的上方焊接设置有刮板(6),所述刮板(6)的左右两侧均通过固定胶固定设置有边侧挡板(7),所述箱体(1)的上表面贯穿设置有进水口(8),所述箱体(1)的内侧下方焊接设置有过滤网(9),所述箱体(1)内左侧底部表面通过螺栓固定设置有潜水水泵(10),所述潜水水泵(10)的输出端焊接设置有出水管(11),所述出水管(11)的末端贯穿设置有喷水装置(12),所述箱体(1)内左侧表面焊接设置有挤压装置(13),所述箱体(1)的底部表面贯穿设置有出水口(14);

所述喷水装置(12)包括有横管(1201)、喷水管(1202)、雾化喷头(1203)、套环(1204)和第一焊接杆(1205),所述横管(1201)的外侧表面贯穿设置有多个喷水管(1202),所述喷水管(1202)的外电焊接设置雾化喷头(1203),所述横管(1201)的左右两侧表面均焊接设置有第一焊接杆(1205);

所述挤压装置(13)包括有第二焊接杆(1301)、弹簧(1302)、挤压杆(1303)、弧形槽(1304)、内部槽(1305)和矩形块(1306),所述第二焊接杆(1301)的外侧表面套接设置有弹簧(1302),所述第二焊接杆(1301)的左侧贯穿设置有挤压杆(1303),所述挤压杆(1303)的左侧表面固定设置有弧形槽(1304),所述挤压杆(1303)的内侧嵌入设置有内部槽(1305),所述第二焊接杆(1301)的右侧表面焊接设置有矩形块(1306)。

2.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述箱体(1)的内侧表面焊接设置有蓄电池,且蓄电池与潜水水泵(10)通过电线呈电性连接。

3.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述刮板(6)为等腰直角三角状,且刮板(6)的底部表面通过固定胶固定设置有海绵层(601)。

4.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述进水口(8)和出水口(14)处均嵌入设置有固定塞。

5.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述过滤网(9)处于挤压杆(1303)的左侧。

6.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述喷水管(1202)均嵌入于贯穿孔(5)内,且第一焊接杆(1205)焊接于箱体(1)的内侧表面右侧。

7.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述挤压杆(1303)的左侧表面紧贴于海绵滚轮(3)的外侧表面。

8.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述弹簧(1302)的左端焊接于箱体(1)的左侧表面,且弹簧(1302)的右端焊接于挤压杆(1303)的左侧表面。

9.根据权利要求1所述的公建外墙玻璃防滴水擦洗装置,其特征在于:所述内部槽(1305)为矩形状,且矩形块(1306)可嵌入于内部槽(1305)内左右滑动。
