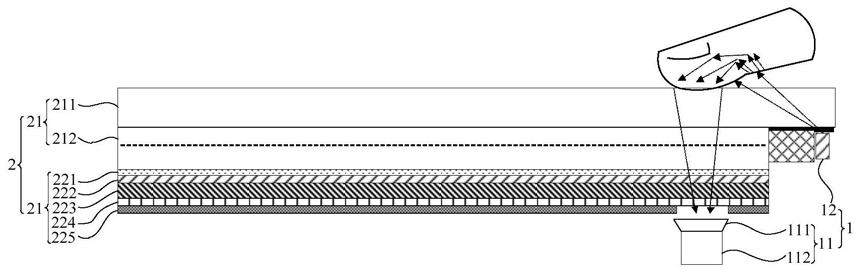

1.一种屏下指纹识别装置,适用于具有液晶显示屏的电子设备,其特征在于,所述屏下指纹识别装置的指纹检测区域至少部分位于所述液晶显示屏的显示区域;
所述屏下指纹识别装置包括位于所述液晶显示屏的背光模组下方的指纹识别模组,所述指纹识别模组用于接收经所述指纹检测区域上方的手指反射形成的并透过所述液晶显示屏的指纹检测光,以获取所述手指的指纹图像;
其中,所述背光模组包括扩散膜和相邻设置在所述扩散膜下方的导光板,所述扩散膜面向所述导光板的表面具有多个间隔分布的微结构,所述微结构用于增大所述扩散膜和所述导光板之间的间距,避免所述指纹检测光在透过所述扩散膜和所述导光板之间时产生薄膜干涉现象。
2.根据权利要求1所述的屏下指纹识别装置,其特征在于,所述微结构为所述扩散膜的表面形成的凸起结构。
3.根据权利要求2所述的屏下指纹识别装置,其特征在于,所述微结构为半球形凸起结构。
4.根据权利要求3所述的屏下指纹识别装置,其特征在于,所述微结构的曲率半径在
120-170μm之间,所述微结构的高度在1-3μm之间。
5.根据权利要求4所述的屏下指纹识别装置,其特征在于,多个所述微结构在所述扩散膜的表面均匀间隔排列。
6.根据权利要求5所述的屏下指纹识别装置,其特征在于,多个所述微结构沿所述扩散膜的长度方向和宽度方向均匀间隔排列。
7.根据权利要求6所述的屏下指纹识别装置,其特征在于,每相邻两行所述微结构之间的间距与每相邻两列所述微结构之间的间距相等。
8.根据权利要求5所述的屏下指纹识别装置,其特征在于,多个所述微结构沿所述扩散膜的长度方向均匀间隔排列,每相邻两行所述微结构之间的间距相等,且相邻两行之间的所述微结构之间相互错开。
9.根据权利要求8所述的屏下指纹识别装置,其特征在于,所述微结构与相邻行的与其前后错开的两个微结构之间的间距相等。
10.根据权利要求9所述的屏下指纹识别装置,其特征在于,位于相邻两行中相邻的两个所述微结构之间的间距与位于同一行的相邻两个所述微结构之间的间距相等。
11.根据权利要求6或8所述的屏下指纹识别装置,其特征在于,相邻两列所述微结构之间的间距在200-450μm之间。
12.根据权利要求5所述的屏下指纹识别装置,其特征在于,所述导光板的面向所述扩散膜的表面具有多个凸起的导光条,所述导光条沿所述导光板的宽度方向延伸,且多个所述导光条沿所述导光板的长度方向均匀间隔排列。
13.根据权利要求12所述的屏下指纹识别装置,其特征在于,所述导光条由所述导光板的宽度方向上的一侧延伸至另一侧。
14.根据权利要求13所述的屏下指纹识别装置,其特征在于,所述导光条的横截面为圆弧形。
15.根据权利要求14所述的屏下指纹识别装置,其特征在于,所述导光条的横截面的曲率半径在30-150μm之间,所述导光条的高度在1-5μm之间。
16.根据权利要求15所述的屏下指纹识别装置,其特征在于,相邻两个所述导光条的中心线之间的间距在40-150μm之间。
17.根据权利要求12所述的屏下指纹识别装置,其特征在于,所述导光板背离所述扩散膜的表面具有多个间隔分布的导光颗粒,所述导光颗粒支撑在所述导光板和所述背光模组的反射膜之间。
18.根据权利要求17所述的屏下指纹识别装置,其特征在于,所述导光颗粒的高度在3-
5μm之间。
19.根据权利要求17所述的屏下指纹识别装置,其特征在于,所述导光板背离所述扩散膜的表面的不同区域的所述导光颗粒的密度不同。
20.根据权利要求5所述的屏下指纹识别装置,其特征在于,所述背光模组还包括相邻设置在所述扩散膜上方的增亮膜,所述增亮膜面向所述扩散膜的表面具有多个间隔分布的增亮颗粒。
21.根据权利要求20所述的屏下指纹识别装置,其特征在于,所述增亮颗粒为嵌入所述增亮膜的微球结构,且所述增亮颗粒的直径在4-10μm之间。
22.根据权利要求21所述的屏下指纹识别装置,其特征在于,所述增亮颗粒在所述增亮膜表面均匀分布。
23.根据权利要求1-4任一项所述的屏下指纹识别装置,其特征在于,还包括检测光源,所述检测光源用于发射探测光,所述探测光透过所述液晶显示屏照射到所述指纹识别区域上方的手指,经手指反射形成携带有指纹信息的所述指纹检测光。
24.根据权利要求23所述的屏下指纹识别装置,其特征在于,所述探测光与所述背光模组提供的用于显示画面的背光的波长不同。
25.根据权利要求24所述的屏下指纹识别装置,其特征在于,所述探测光为红外光,所述背光模组提供的所述背光为可见光。
26.一种背光模组,适用于支持屏下指纹识别功能的液晶显示屏,其特征在于,包括扩散膜和相邻设置在所述扩散膜下方的导光板,所述扩散膜面向所述导光板的表面具有多个间隔分布的微结构,所述微结构用于增大所述扩散膜和所述导光板之间的间距,避免指纹检测光在透过所述扩散膜和所述导光板之间时产生光干涉。
27.根据权利要求26所述的背光模组,其特征在于,所述微结构为所述扩散膜的表面形成的凸起结构。
28.根据权利要求27所述的背光模组,其特征在于,所述微结构为半球形凸起结构。
29.根据权利要求28所述的背光模组,其特征在于,所述微结构的曲率半径在120-170μm之间,所述微结构的高度在1-3μm之间。
30.根据权利要求29所述的背光模组,其特征在于,多个所述微结构在所述扩散膜的表面均匀间隔排列。
31.根据权利要求30所述的背光模组,其特征在于,多个所述微结构沿所述扩散膜的长度方向和宽度方向均匀间隔排列。
32.根据权利要求31所述的背光模组,其特征在于,每相邻两行所述微结构之间的间距与每相邻两列所述微结构之间的间距相等。
33.根据权利要求30所述的背光模组,其特征在于,多个所述微结构沿所述扩散膜的长度方向均匀间隔排列,每相邻两行所述微结构之间的间距相等,且相邻两行之间的所述微结构之间相互错开。
34.根据权利要求33所述的背光模组,其特征在于,所述微结构与相邻行的与其前后错开的两个微结构之间的间距相等。
35.根据权利要求34所述的背光模组,其特征在于,位于相邻两行中相邻的两个所述微结构之间的间距与位于同一行的相邻两个所述微结构之间的间距相等。
36.根据权利要求31或33所述的背光模组,其特征在于,相邻两列所述微结构之间的间距在200-450μm之间。
37.根据权利要求30所述的背光模组,其特征在于,所述导光板的面向所述扩散膜的表面具有多个凸起的导光条,所述导光条沿所述导光板的宽度方向延伸,且多个所述导光条沿所述导光板的长度方向均匀间隔排列。
38.根据权利要求37所述的背光模组,其特征在于,所述导光条由所述导光板的宽度方向上的一侧延伸至另一侧。
39.根据权利要求38所述的背光模组,其特征在于,所述导光条的横截面为圆弧形。
40.根据权利要求39所述的背光模组,其特征在于,所述导光条的横截面的曲率半径在
30-150μm之间,所述导光条的高度在1-5μm之间。
41.根据权利要求40所述的背光模组,其特征在于,相邻两个所述导光条的中心线之间的间距在40-150μm之间。
42.根据权利要求37所述的背光模组,其特征在于,所述导光板背离所述扩散膜的表面具有多个间隔分布的导光颗粒,所述导光颗粒支撑在所述导光板和所述背光模组的反射膜之间。
43.根据权利要求42所述的背光模组,其特征在于,所述导光颗粒的高度在3-5μm之间。
44.根据权利要求42所述的背光模组,其特征在于,所述导光板背离所述扩散膜的表面的不同区域的所述导光颗粒的密度不同。
45.根据权利要求30所述的背光模组,其特征在于,所述背光模组还包括相邻设置在所述扩散膜上方的增亮膜,所述增亮膜面向所述扩散膜的表面具有多个间隔分布的增亮颗粒。
46.根据权利要求45所述的背光模组,其特征在于,所述增亮颗粒为嵌入所述增亮膜的微球结构,且所述增亮颗粒的直径在4-10μm之间。
47.根据权利要求46所述的背光模组,其特征在于,所述增亮颗粒在所述增亮膜表面均匀分布。
48.一种屏下指纹识别系统,其特征在于,包括液晶显示屏和权利要求1-25任一项所述的屏下指纹识别装置,所述液晶显示屏包括显示模组和权利要求26-47任一项所述的背光模组,其中,所述背光模组位于所述显示模组下方。
49.一种支持屏下指纹识别功能的液晶显示屏,所述液晶显示屏的下方设置有权利要求1-25任一项所述的屏下指纹识别装置,其特征在于,包括显示模组和权利要求26-47任一项所述的背光模组,所述背光模组位于所述显示模组下方,用于为所述显示模组提供背光,并将所述液晶显示屏上方的手指形成的指纹检测光传输至所述背光模组下方的指纹传感器。
