专利号: 2019220172352
申请人: 苏州工业园区柯奥模塑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

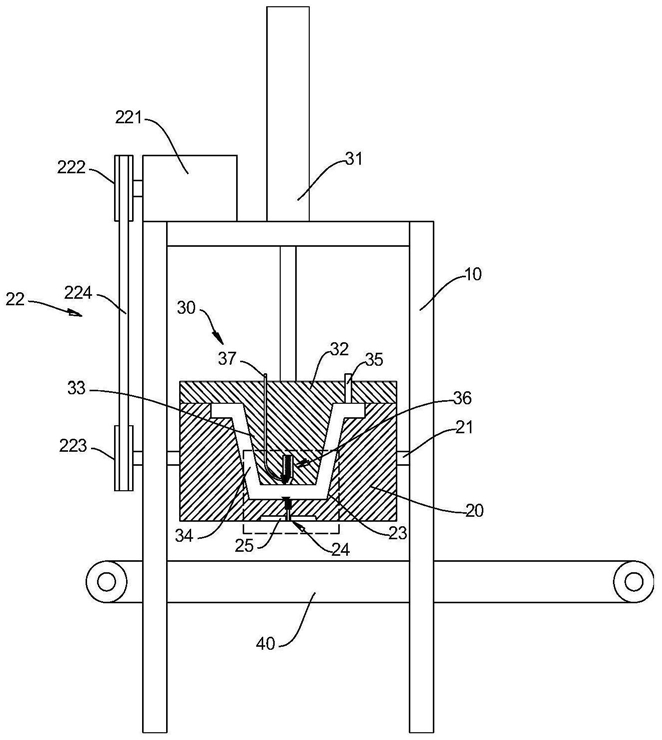

1.一种全自动纸浆模塑成型机,其特征在于,包括:

机架;

下模座,所述下模座通过转轴转动安装于所述机架上,机架上设有用于驱动下模座转动的第一驱动机构,下模座的上部设有型槽,下模座的下部设有可向所述型槽的底部通气的第一通气机构;

上模座,所述上模座设于所述下模座的上方,机架上设有用于驱动上模座升降的第二驱动机构,所述上模座包括上盖以及设于所述上盖下侧的模芯,所述模芯置于所述型槽内,模芯与型槽之间形成模腔,所述上盖上设有与所述模腔连通的注塑孔,模芯的底部设有第二通气机构,所述第二通气机构连接气管,第二通气机构可与所述第一通气机构对接;

以及传送机构,所述传送机构设于所述下模座的正下方。

2.根据权利要求1所述的全自动纸浆模塑成型机,其特征在于,所述第一通气机构包括通孔和气嘴,所述通孔开设于所述下模座的底部,所述气嘴连接于通孔的下端,气嘴的侧壁上设有通气孔,所述第二通气机构包括盲孔、第一锥形塞和压簧,所述盲孔开设于所述模芯的底部,盲孔的下段为上大下小的锥形孔段,所述第一锥形塞适配于盲孔的锥形孔段内,所述压簧支撑于所述第一锥形塞的上侧与盲孔的底部之间,所述气管接入盲孔的锥形孔段,当第二通气机构与第一通气机构对接时,所述气嘴插入盲孔的锥形孔段并向上顶动所述第一锥形塞。

3.根据权利要求2所述的全自动纸浆模塑成型机,其特征在于,所述第一通气机构还包括第二锥形塞和拉簧,所述通孔的上段为上大下小的锥形孔段,所述第二锥形塞适配于通孔的锥形孔段内,所述拉簧连接于第二锥形塞的下侧与通孔之间。

4.根据权利要求2或3所述的全自动纸浆模塑成型机,其特征在于,所述下模座的底部设有与所述模芯的底部适配的凹槽。

5.根据权利要求1所述的全自动纸浆模塑成型机,其特征在于,所述第一驱动机构包括伺服电机,所述伺服电机固定于所述机架的顶部,伺服电机的输出轴同轴连接有第一皮带轮,所述转轴的一端连接有第二皮带轮,所述第一皮带轮与第二皮带轮之间通过皮带连接。

6.根据权利要求1所述的全自动纸浆模塑成型机,其特征在于,所述第二驱动机构为伸缩气缸,所述上模座固定于所述伸缩气缸的伸缩轴上。

7.根据权利要求1所述的全自动纸浆模塑成型机,其特征在于,所述传送机构为皮带传送机。
