专利号: 2019220186393
申请人: 江苏辉鹏成套设备科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

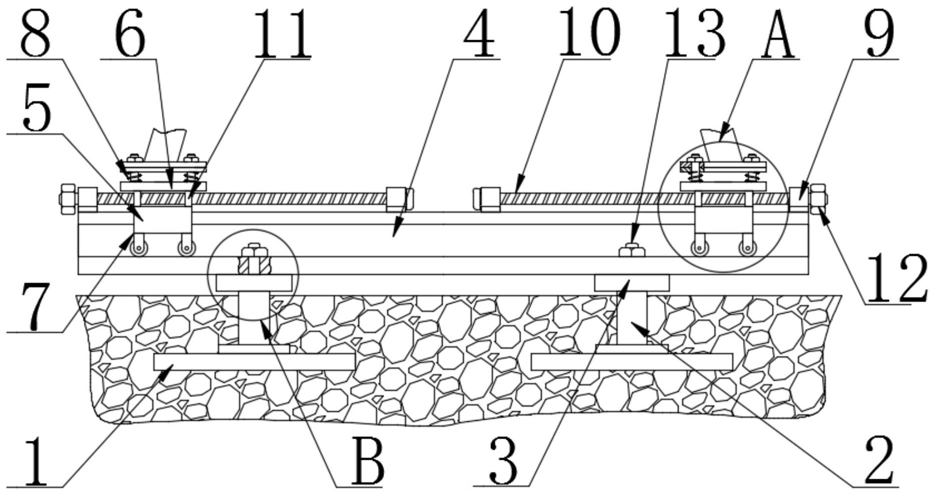

1.一种装配式抗震支吊架预埋组件,包括预埋板(1),其特征在于:所述预埋板(1)的顶部固定连接有预埋杆(2),所述预埋杆(2)的顶部固定连接有连接板(3),所述连接板(3)的顶部安装有工字形板(4),所述工字形板(4)的顶部设置有两个滑扣(5),所述滑扣(5)的顶部连接有安装板(6),所述工字形板(4)的顶部设置有跨距调节机构(7),所述安装板(6)的顶部设置有支架缓冲机构(8);

所述跨距调节机构(7)包括两个螺纹杆(10),所述工字形板(4)顶部的两端均固定安装有固定块(9),所述螺纹杆(10)与固定块(9)转动连接,所述滑扣(5)的内部设置有滑槽(14),所述滑扣(5)通过滑槽(14)与工字形板(4)滑动连接,所述滑扣(5)的顶部固定连接有支撑板(11),所述支撑板(11)的顶部与安装板(6)的底部固定连接,所述支撑板(11)与螺纹杆(10)螺纹连接。

2.根据权利要求1所述的一种装配式抗震支吊架预埋组件,其特征在于:所述固定块(9)的数量设置为四个,其中两个所述固定块(9)位于工字形板(4)顶部两端的边缘位置处,另外两个所述固定块(9)位于工字形板(4)顶部的中部位置处。

3.根据权利要求1所述的一种装配式抗震支吊架预埋组件,其特征在于:两个所述螺纹杆(10)相互远离的一端均固定安装有六角块(12)。

4.根据权利要求1所述的一种装配式抗震支吊架预埋组件,其特征在于:所述滑扣(5)底部的两侧均转动连接有滚轮(15)。

5.根据权利要求1所述的一种装配式抗震支吊架预埋组件,其特征在于:所述连接板(3)顶部的两侧均固定安装有第一螺栓(13),所述工字形板(4)底部的两侧开设有通孔,所述工字形板(4)通过螺母和第一螺栓(13)之间的配合固定安装于连接板(3)的顶部。

6.根据权利要求1所述的一种装配式抗震支吊架预埋组件,其特征在于:所述预埋板(1)、预埋杆(2)和连接板(3)的数量均设置为两个,且两个所述连接板(3)分别位于工字形板(4)底部的两端。

7.根据权利要求1所述的一种装配式抗震支吊架预埋组件,其特征在于:所述支架缓冲机构(8)包括缓冲板(18),所述安装板(6)的顶部固定连接有第二螺栓(16),所述第二螺栓(16)与缓冲板(18)滑动连接,所述第二螺栓(16)的外部套设有缓冲弹簧(17),所述缓冲弹簧(17)位于第二螺栓(16)和安装板(6)之间。

8.根据权利要求7所述的一种装配式抗震支吊架预埋组件,其特征在于:所述第二螺栓(16)的数量设置为四个,且四个所述第二螺栓(16)分别位于安装板(6)顶部的四个顶角处。
