专利号: 2019220188242
申请人: 浙江同济科技职业学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

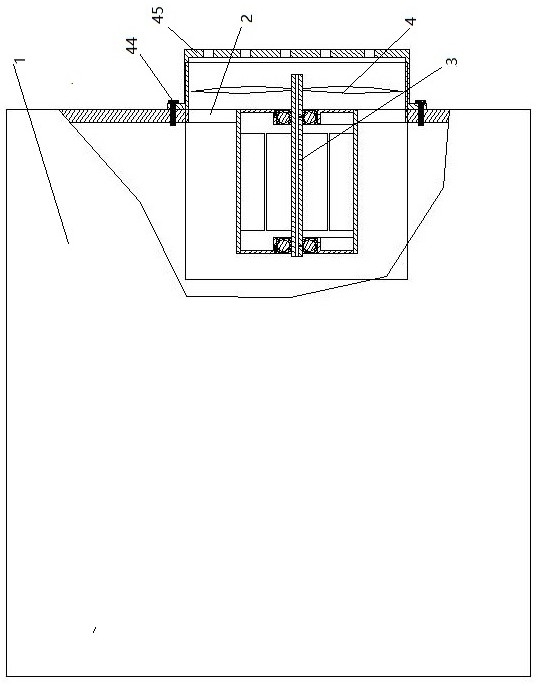

1.一种计算机主机结构,包括计算机外壳,所述计算机外壳设有出风孔,所述出风孔设有散热风扇,所述散热风扇包括散热电机和将计算机外壳内的空气抽出的抽风叶片,所述散热电机包括电机外壳和通过轴承支撑在电机外壳上的动力输出轴,所述抽风叶片连接在所述动力输出轴上,所述轴承包括内圈、外圈和位于内圈外圈之间的滚动体,其特征在于,所述外圈设有加脂孔,油脂储存腔设有同所述加脂孔连通的加脂通道,所述电机外壳设有同所述加脂孔对齐的加脂通道,所述动力输出轴设有沿动力输出轴的轴向延伸的出脂通道,所述出脂通道设有贯通动力输出轴周面的输出轴部进脂孔,所述内圈设有同所述输出轴部进脂孔连通的轴承部出脂孔,所述内圈和外圈之间通过两个挡油圈密封连接在一起,两个挡油圈沿外圈的轴向分布在所述滚动体的两侧。

2.根据权利要求1所述的一种计算机主机结构,其特征在于,所述外圈的外周面上设有沿外圈周向延伸的轴承部环形油槽,所述加脂孔设置在所述轴承部环形油槽内,所述加脂通道同所述轴承部环形油槽对齐而实现同加脂孔连通。

3.根据权利要求1或2所述的一种计算机主机结构,其特征在于,所述动力输出轴外周面上设有沿动力输出轴周向延伸的输出轴部环形油槽,所述输出轴部进脂孔设置在所述输出轴部环形油槽内,所述轴承部出脂孔同所述输出轴部环形油槽对齐而实现同输出轴部进脂孔连通。

4.根据权利要求1或2所述的一种计算机主机结构,其特征在于,所述挡油圈同所述内圈抵接在一起,所述挡油圈的外周面同所述挡油圈的远离所述滚动体的一侧的侧面之间设有倒角面,所述倒角面同所述外圈内周面之间形成储胶槽,所述储胶槽内设有胶水固化而成的沿储胶槽周向延伸的粘接环,所述粘接环将所述挡油圈和外圈密封固接在一起。

5.根据权利要求4所述的一种计算机主机结构,其特征在于,所述内圈的外周面上设有沿内圈周向延伸的密封槽,所述挡油圈设有完全容置在所述密封槽内的同密封槽远离滚动体一侧的侧壁密封抵接在一起的弹性密封唇,所述挡油圈为刚性结构。

6.根据权利要求1或2所述的一种计算机主机结构,其特征在于,所述抽风叶片位于所述计算机外壳的外部,所述计算机外壳的外部可拆卸连接有罩在所述抽风叶片上的防护罩。
