专利号: 2019220206310
申请人: 苏州工业园区柯奥模塑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

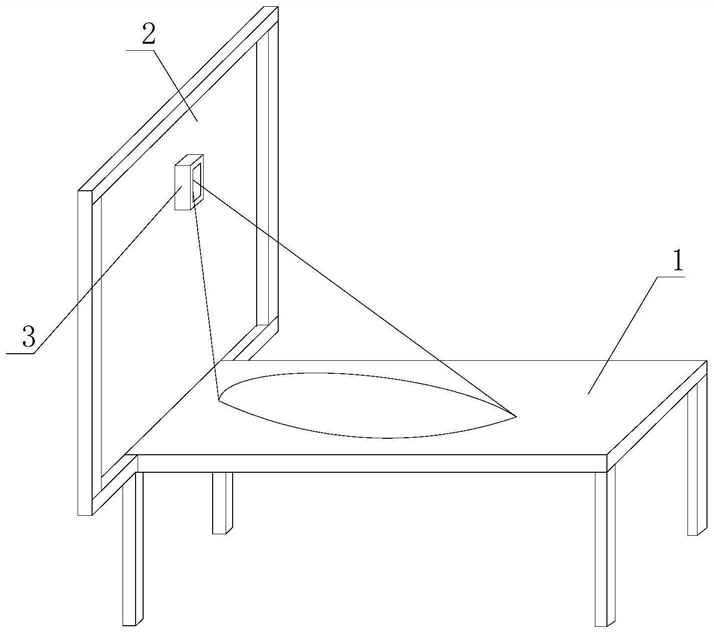

1.一种橡塑制品切割装置,其特征在于:包括机床及设置在机床上的切割光源,所述切割光源发出用于切割橡塑制品的切割激光;所述切割光源包括激光器和多维位移台,所述多维位移台安装在机床上,所述激光器安装在多维位移台的移动端上;所述激光器出射的激光光束为准直光束;所述激光器的出光方向上设有准直透镜或准直透镜组,所述准直透镜或准直透镜组将激光器出射的激光准直为准直光束。

2.根据权利要求1所述的一种橡塑制品切割装置,其特征在于:所述切割光源包括激光器和扫描镜,所述激光器出射的激光光束照射在扫描镜的反射面上,所述扫描镜对激光光束进行扫描反射形成切割图案对橡塑制品进行切割。

3.根据权利要求2所述的一种橡塑制品切割装置,其特征在于:所述扫描镜为二维扫描镜。

4.根据权利要求3所述的一种橡塑制品切割装置,其特征在于:所述扫描镜采用二维MEMS扫描镜。

5.根据权利要求2~4任意一项所述的一种橡塑制品切割装置,其特征在于:所述激光器的出光方向上设有准直透镜或准直透镜组,所述激光器出射的激光通过准直透镜或准直透镜组准直为准直光束后照射在扫描镜的反射面上。

6.根据权利要求5所述的一种橡塑制品切割装置,其特征在于:所述扫描镜的反射面上镀有高反膜。
