专利号: 2019220352105
申请人: 江苏品智针纺科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-10-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

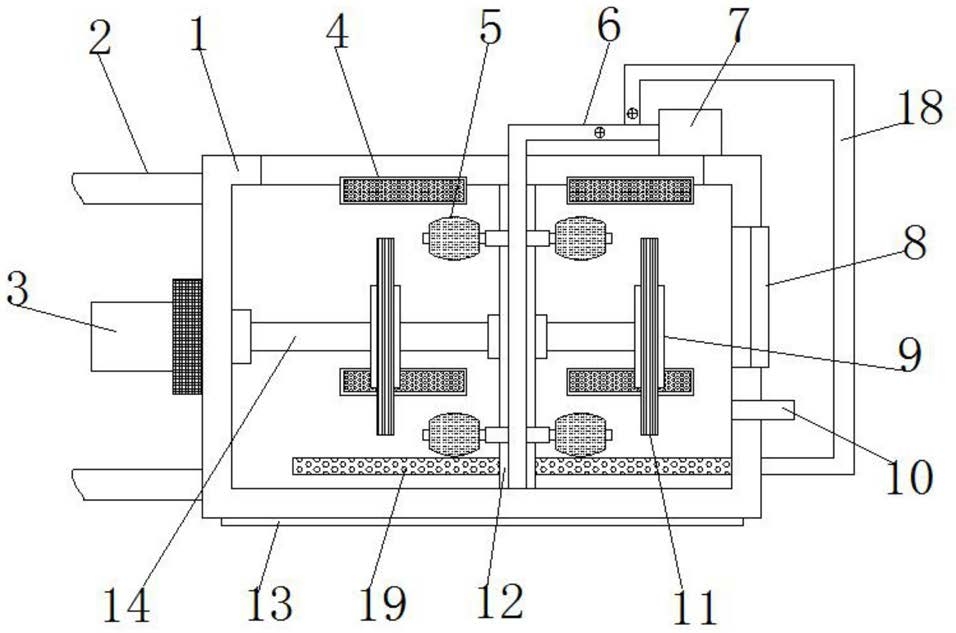

1.一种气泡搅动式浸胶手套泡洗装置,其特征在于:包括清洗箱(1);

所述清洗箱(1)顶壁中部开设有开口,所述清洗箱(1)内右侧固定设置有隔板(12),所述隔板(12)中部设置有气管(6),所述气管(6)顶端末端连通有气泵(7),所述气管(6)靠近气泵(7)的一侧上方连通有支管(18),所述支管(18)远离气泵(7)的一端延伸至清洗箱(1)内底部,所述清洗箱(1)内的支管(18)管壁上开设有若干组出气口(19),所述支管(18)和气管(6)上靠近气泵(7)的一端均设置有气阀,所述气管(6)左右两侧均连通设置有回转接头(15)且回转接头(15)共有四组,所述回转接头(15)远离气管(6)的一端设置有套块(5)且套块(5)为中空结构,所述套块(5)外壁表面开设有防滑纹(17),所述套块(5)外侧中部连通有气嘴(16),所述清洗箱(1)后壁靠近套块(5)的后侧设置有喷头(4)且喷头(4)的喷口朝向套块(5)设置,所述清洗箱(1)后壁上下两侧均置有送水管(2),两组所述送水管(2)分别与同侧的喷头(4)连通,所述隔板(12)靠近气管(6)的后侧设置有转杆(14)且转杆(14)通过轴承与隔板(12)转动连接,所述转杆(14)上靠近隔板(12)的左右两侧均设置有转盘(9),所述转盘(9)外壁设置有橡胶圈(11),所述转杆(14)左端传动连接有电机(3)且电机(3)设置于清洗箱(1)左外壁。

2.根据权利要求1所述的一种气泡搅动式浸胶手套泡洗装置,其特征在于:所述清洗箱(1)右壁底部设置有溢流口(10)且溢流口(10)内设置有滤网。

3.根据权利要求1所述的一种气泡搅动式浸胶手套泡洗装置,其特征在于:所述清洗箱(1)右壁顶部设置有可视窗(8)。

4.根据权利要求1所述的一种气泡搅动式浸胶手套泡洗装置,其特征在于:所述电机(3)通过法兰盘与清洗箱(1)外壁固定连接。

5.根据权利要求1所述的一种气泡搅动式浸胶手套泡洗装置,其特征在于:所述清洗箱(1)底外壁固定设置有防滑垫(13)。
